Κωδ. είδ. 60784

Γραμμωτός κωδικός (Bar code): 4006209607848

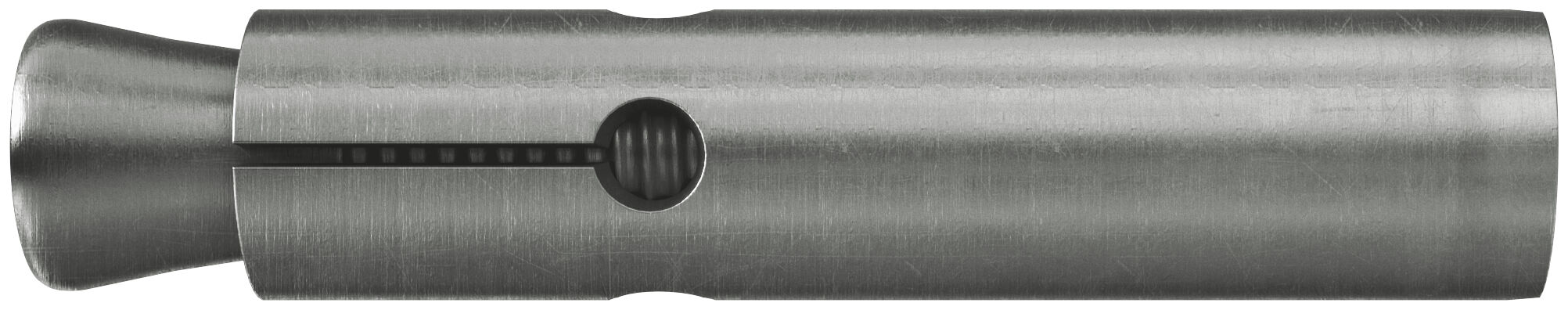

fischer FZA 12x50 M6 I R ZYKON αγκύριο υποσκαφής ανοξείδωτο

Name: fischer FZA 12x50 M6 I R ZYKON αγκύριο υποσκαφής ανοξείδωτο
Brand: fischer

Προϊόν(τα)

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Μέγιστη ασφάλεια λόγω βέλτιστης σύνδεσης
Μεγάλη ευελιξία χάρη στη χρήση βιδών μετρικού σπειρώματος και ντιζών.
Γρήγορη τοποθέτηση, χωρίς αλλαγή εργαλείων, εξοικονομώντας χρόνο και κόστος.
Πιστοποιητικό ETA για ρηγματωμένο σκυρόδεμα και πυραντίσταση R 120.
Made of stainless steel for fixings used outside.

Art.-Nr. 060627
FZUB 12x50
Art.-Nr. 044638
FZE 12 plus

Αγκύριο από ανοξείδωτο χάλυβα με εσωτερικό σπείρωμα και μέγιστη ασφάλεια σε ρηγματωμένο σκυρόδεμα

Πλεονεκτήματα

Η ειδική τεχνολογία υποσκαφής ZYKON επιτρέπει μια ασφαλή στερέωση με μέγιστη ασφάλεια, ακόμη και σε μεγάλες ρωγμές.
Το εσωτερικό μετρικό σπείρωμα επιτρέπει τη χρήση τυπικών βιδών ή κοχλιωτών ράβδων για την ιδανική προσαρμογή ώστε να ανταποκρίνεται στην προβλεπόμενη εφαρμογή.
Η FZA-I επιτρέπει την αφαίρεση του υλικού προς στερέωση και την επαναχρησιμοποίηση του σημείου στερέωσης και, επομένως, προσφέρει την μεγαλύτερη δυνατή ευελιξία.
Επιπλέον, το αγκύριο FZA-I με υποσκαφή προσφέρει όλα τα πλεονεκτήματα του FZA.

Το ZYKON FZA-I είναι ένα αγκύριο με εσωτερικό σπείρωμα από ανοξείδωτο χάλυβα. Το ειδικό τρυπάνι FZUB χρησιμοποιείται για τη δημιουργία της τρύπας υποσκαφής. Το αγκύριο προτοποθετείται στην συνέχεια στην τρύπα. Το περίβλημα οδηγείται πάνω από τον κώνο με το εργαλείο τοποθέτησης FZE Plus και εκτονώνει ελεύθερα στην τρύπα υποσκαφής. Το ZYKON FZA-I είναι ιδανικό για την στερέωση Η/Μ εφαρμογών και μεταλλικών κατασκευών σε ρηγματωμένο σκυρόδεμα και εξωτερικό χώρο

Εφαρμογές

Μεταλλικές κατασκευές
Guard rails
Consoles
Σκάλες
Σχάρες καλωδίων
Machines
Staircases
Gates

Δομικά υλικά

Approved for:

Concrete C20/25 to C50/60, cracked and non-cracked

Also suitable for:

Σκυρόδεμα ποιότητας C12/15
Natural stone with dense structure

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-98/0004
DoP No. 0208
BZS D 06-605

Λειτουργικότητα

Το FZA-I με εσωτερικό σπείρωμα είναι κατάλληλο για τοποθέτηση σε προτοποθέτηση.
Η τρύπα υποσκαφής δημιουργείται με χρήση του ειδικού τρυπανιού FZUΒ.
Μόλις τοποθετηθεί το αγκύριο στην τρύπα, το χιτώνιο εκτόνωσης περιστρέφεται επάνω από τον κώνο με τη χρήση του εργαλείου τοποθέτησης FZE Plus και η τρύπα υποσκαφής γεμίζει.

Εμφάνιση οδηγιών τοποθέτησης σε αρχείο pdf

Εικόνα οδηγιών τοποθέτησης 1

1 / 8

Πιστοποίηση ETA
Πιστοποίηση DIBt
Απαιτούμενο τρυπάνι FZUB	12 x 50
Απαιτούμενο εργαλείο τοποθέτησης FZE plus	FZE 12 plus
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος βιδώματος ( l_E,min )	10
Μέγ. διείσδυση περικόχλιου ( l_E,max )	15
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209607848

Πιστοποιητικό ETA

pdf, ETA-98/0004

European Technical Assessment for fischer-Zykon-Anchor FZA, FZA-D, FZA-I, FZA ST - Mechanical fasteners for use in concrete

Δημιουργήθηκε στις 16/06/2021

DOP - Δήλωση επιδόσεων

pdf, DoP No. 0208

Declaration of Performance for fischer Zykon-Anchor FZA, FZA-D, FZA-I, FZA ST (Mechanical anchor for use in concrete)

Δημιουργήθηκε στις 30/06/2021

Ελβετικό πιστοποιητικό δοκιμής

pdf, BZS D 06-605

Approval for fischer ZYKON undercut anchor FZA, FZA-D, FZA-I / M6 - M16

Ισχύει από 12/07/2016
έως 31/12/2026

Πίνακας φορτίων

pdf,

ZYKON internally-threaded anchor FZA-I - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Οδηγίες τοποθέτησης

pdf,

Installation Instructions fischer Zykon-Anchor
