Χημικό αγκύριο γενικής χρήσης για τυπικές εφαρμογές σε ρηγματωμένο σκυρόδεμα και τούβλο

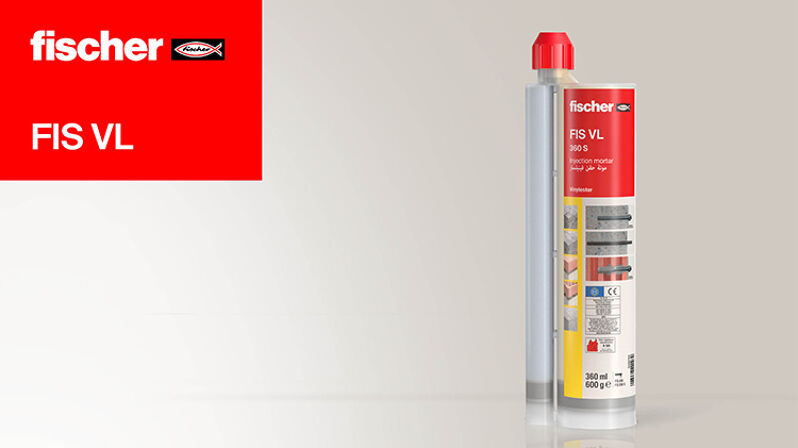

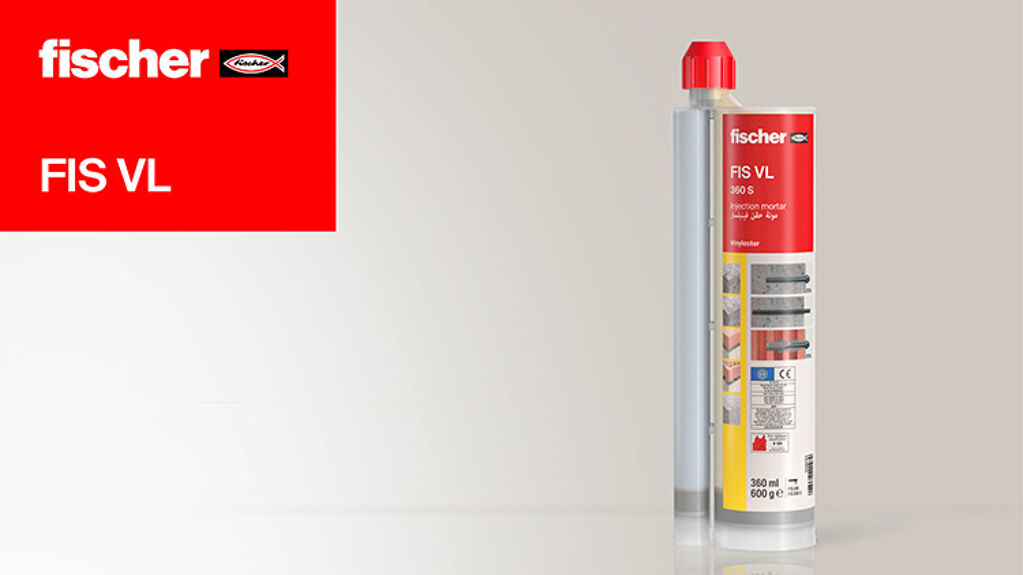

Χημικό αγκύριο FIS VL ταχείας σκλήρυνσης

Το χημικό αγκύριο FIS VL είναι υβριδικό πιστοποιημένο κονίαμα βινυλεστέρα για τυπικές εφαρμογές σε ρηγματωμένο σκυρόδεμα και τούβλο. Το FIS VL τοποθετείται με κοχλίες αγκύρωσης FIS A ή χιτώνια εσωτερικού σπειρώματος RG M I σε εσωτερικούς και εξωτερικούς χώρους. Με αντοχή του σε θερμοκρασίες από -40 °C έως +120 °C για διατήρηση της αντοχή σε φορτία ακόμη και σε υψηλές θερμοκρασίες, παρέχοντας έτσι μεγάλη ευελιξία.

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Προϊόν(τα)

Εγκρίσεις / Πιστοποιήσεις

2 Προϊόν(τα)

Γλώσσες στην ετικέτα της φύσσιγας

Μονάδα κλίμακας

Περιεχόμενα

τεμάχια / συσκευασία

Γραμμωτός κωδικός (Bar code)

Υπόμνημα = Με πιστοποίηση— = Χωρίς πιστοποίηση

Προβολή 2 από 2 παραλλαγές(ή)

Πλεονεκτήματα

Το FIS VL έχει πιστοποιηθεί για χρήση σε ρηγματωμένο σκυρόδεμα και τούβλο και με αντοχή σε υψηλά φορτία.
Το χημικό αγκύριο, με ρητίνη βινυλεστέρα, επιτρέπει αγκυρώσεις σε πλημμυρισμένες τρύπες (μόνο η φύσιγγα των 410 ml) με γρήγορη σκλήρυνση.
Μπορεί να εφαρμοστεί σε θερμοκρασίες από -40 °C έως +120 °C παρέχοντας μεγάλη ευελιξία.

Εφαρμογές

Μεταλλικές κατασκευές
Ξύλινες κατασκευές
Κάγκελα
Κουπαστές
Προσόψεις κτιρίων
Μεταλλικά κλιμακοστάσια
Μεταλλικοί πρόβολοι
Μηχανήματα βιομηχανίας
Ιστοί
Τέντες
Στέγαστρα
Γκαραζόπορτες
Αυλόπορτες
Στηρίγματα σωλήνων
Δορυφορικά πιάτα

Δομικά υλικά

Πιστοποιημένο για αγκυρώσεις σε:

Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο
Πορομπετόν
Διάτρητο τούβλο
Συμπαγές τούβλο
Διάτρητο ασβεστοπυριτικό τούβλο
Συμπαγές ασβεστοπυριτικό τούβλο
Αναμονές οπλισμού

Επίσης κατάλληγο:

Σκυρόδεμα C12/15
Τσιμεντόλιθο

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-15/0263
ETA-15/0539
ETA-10/0352
DoP No. 0195
DoP No. 0342
GS 3.2/18-159-1-r1
21909_2 – abridged version

Λειτουργικότητα

Το FIS VL είναι χημικό αγκύριο 2 συστατικών με βάση τη ρητίνη βινυλεστέρα.
Η ρητίνη και ο σκληρυντής βρίσκονται σε δύο χωριστές φύσιγγες, αναμιγνύονται και ενεργοποιούνται στο ακροφύσιο ανάμιξης όταν εξωθούνται από τις φύσιγγες.
Το κονίαμα εξωθείται χωρίς φυσαλίδες και εφαρμόζεται από τη βάση της τρύπας.
Το κονίαμα συγκρατεί όλη την επιφάνεια του κοχλία αγκύρωσης στην τρύπα και τη σφραγίζει.
Φύσιγγες που χρησιμοποιήθηκαν μερικώς, μπορούν να επαναχρησιμοποιηθούν σε αλλαγή του ακροφύσιου ανάμιξης.

Εικόνα οδηγιών τοποθέτησης 1

1 / 9

Εικόνα οδηγιών τοποθέτησης 2

1 / 9

Εικόνα οδηγιών τοποθέτησης 3

1 / 7

Εικόνα οδηγιών τοποθέτησης 4

1 / 5

Εικόνα οδηγιών τοποθέτησης 5

1 / 7

Εικόνα οδηγιών τοποθέτησης 6

1 / 6

Πιστοποιητικό ETA

pdf, ETA-15/0263

European Technical Assessment fischer Injection system FIS VL for use in masonry - Injection system for use in masonry

Δημιουργήθηκε στις 07/07/2020

DOP - Δήλωση επιδόσεων

pdf, DoP No. 0195

Declaration of Performance for fischer injection mortar FIS VL (Metal injection anchor for use in masonry)

Δημιουργήθηκε στις 04/08/2020

Πιστοποιητικό ETA

pdf, ETA-15/0539

European Technical Assessment for Rebar connection with fischer FIS VL - Post-installed rebar connection with injection mortar fischer FIS VL

Δημιουργήθηκε στις 27/08/2015

Πιστοποιητικό ETA

pdf, ETA-10/0352

European Technical Assessment for Injection System fischer FIS VL for use in concrete

Δημιουργήθηκε στις 26/07/2023

DOP - Δήλωση επιδόσεων

pdf, DoP No. 0342

Declaration of Performance for fischer injection mortar FIS VL (Bonded fastener for use in concrete)

Δημιουργήθηκε στις 15/08/2023

Έκθεση δοκιμής (πυροπροστασία)

pdf, GS 3.2/18-159-1-r1

fischer FIS VL injection system

Δημιουργήθηκε στις 04/07/2018

Έκθεση δοκιμής (πυροπροστασία)

pdf, 21909_2 – abridged version

Fire resistance of fischer injection system FIS VL in masonry

Δημιουργήθηκε στις 15/03/2019

Δελτίο δεδομένων ασφαλείας

pdf,

Δελτίο δεδομένων ασφαλείας

pdf,

Πίνακας φορτίων

pdf,

Injection mortar FIS VL with Threaded rod FIS A - Permissible loads of a single anchor in cracked and non-cracked normal concrete / Injection mortar FIS VL with Internal threaded anchor RG M I - Permissible loads of a single anchor in non-cracked normal concrete / Injection system FIS VL with threaded rod FIS A - Highest permissible loads for a single anchor in solid brick masonry (without injection anchor sleeve) for pre-positioned or push-through installation. / Injection system FIS VL with threaded rod FIS A and anchor sleeve FIS H..K - Highest permissible loads for a single anchor in solid brick and perforated brick masonry (with injection anchor sleeve) for pre-positioned installation. / Injection system FIS VL with threaded rod FIS A - Highest permissible loads for a single anchor in aerated concrete.

Χρόνοι σκλήρυνσης

pdf,

Curing times for injection mortar FIS VL / FIS VL HIGH SPEED

Χημικό αγκύριο FIS VL ταχείας σκλήρυνσης

Προϊόν(τα)

Πλεονεκτήματα / Περιγραφή προϊόντος

Εφαρμογές και πιστοποιητικά

Οδηγίες τοποθέτησης

Έγγραφα για λήψη

Πιστοποίηση ETA
Γλώσσες στην ετικέτα της φύσσιγας	AR, EL, EN
Μονάδα κλίμακας	180
Περιεχόμενα	1 φύσιγγα 360 ml, 2x ακροφύσια ανάμιξης FIS MR Plus
τεμάχια / συσκευασία	1
Γραμμωτός κωδικός (Bar code)	4048962420289

Πιστοποίηση ETA
Γλώσσες στην ετικέτα της φύσσιγας	EL, EN, ES, PT
Μονάδα κλίμακας	200
Περιεχόμενα	1 φύσιγγα 410 ml, 2x ακροφύσια ανάμιξης FIS MR Plus
τεμάχια / συσκευασία	1
Γραμμωτός κωδικός (Bar code)	4048962269741
