C-FIX Online

Περιλαμβάνει τα τρέχοντα πρότυπα σχεδιασμού, π.χ. EN 1992-4 και EOTA TR 054 για τη διαστασιολόγηση μεταλλικών αγκυρίων σε σκυρόδεμα και χημικών αγκυρίων σε σκυρόδεμα και τούβλο. Η διαστασιολόγηση αγκύρωσης σε σκυρόδεμα μπορεί να πραγματοποιηθεί είτε υποθέτοντας μια άκαμπτη πλάκα έδρασης ακολουθώντας γραμμική κατανομή παραμόρφωσης είτε λαμβάνοντας υπόψη ρεαλιστικές συνθήκες ακαμψίας χρησιμοποιώντας προσέγγιση μοντελοποίησης ελατηρίου.

Προς διαδικτυακή έκδοση

Πλεονεκτήματα του C-FIX Online

100 χρόνια

100 χρόνια ωφέλιμης ζωής των χημικών αγκυρώσεων (FIS EM Plus, FIS V Plus) σε σκυρόδεμα

116 τύποι τούβλου

για διαστασιολόγηση σε τοιχοποιία (τούβλο)

2 δυνατότητες

για εξαγωγή των αποτελεσμάτων σε πολλαπλό σχεδιασμό

34 τύποι προφίλ

σε διάφορα μεγέθη

Ενημερωμένο

Οι ενημερώσεις εγκαθίστανται αυτόματα

Ασφαλές

Οι τελευταίες ρυθμίσεις αποθηκεύονται

Ευέλικτο

Το λογισμικό μπορεί να χρησιμοποιηθεί σε οποιονδήποτε υπολογιστή ή tablet

Αγκύρωση σε σκυρόδεμα

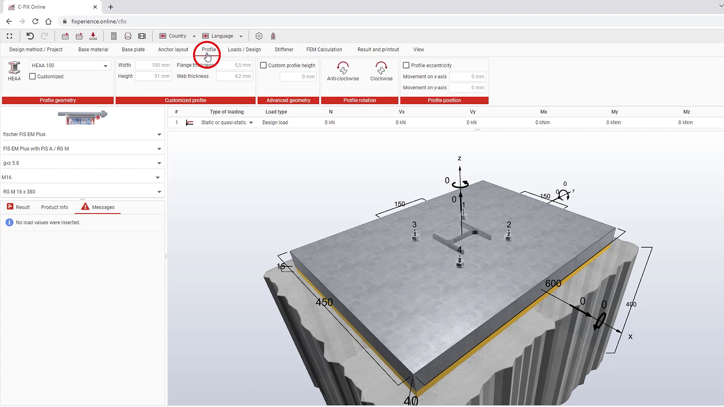

Παράδειγμα διαστασιολόγησης αγκύρωσης

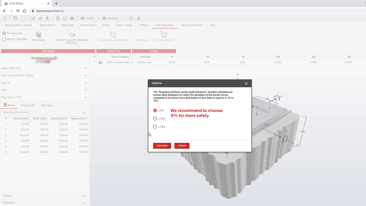

Βελτιστοποίηση του πάχους της πλάκας έδρασης

Υπολογισμός του ελάχιστου απαιτούμενου πάχους πλάκας έδρασης

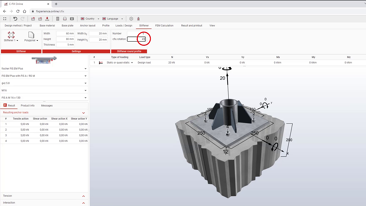

Ενισχύσεις

Προσθήκη ενισχύσεων στα προφίλ

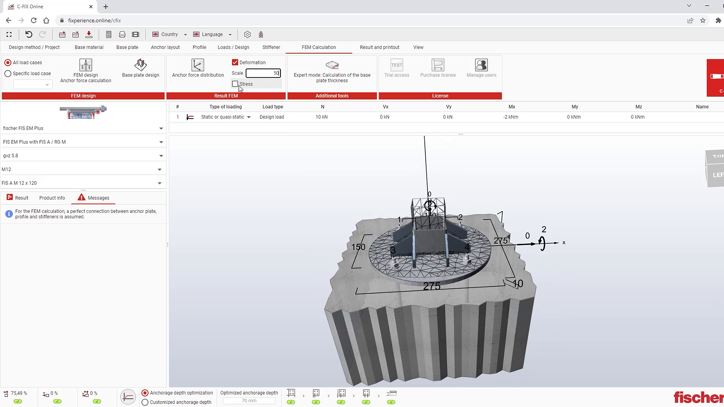

Υπολογισμός με τη μέθοδο πεπερασμένων στοιχείων

Επίδραση των ενισχύσεων στον υπολογισμό με τη μέθοδο πεπερασμένων στοιχείων

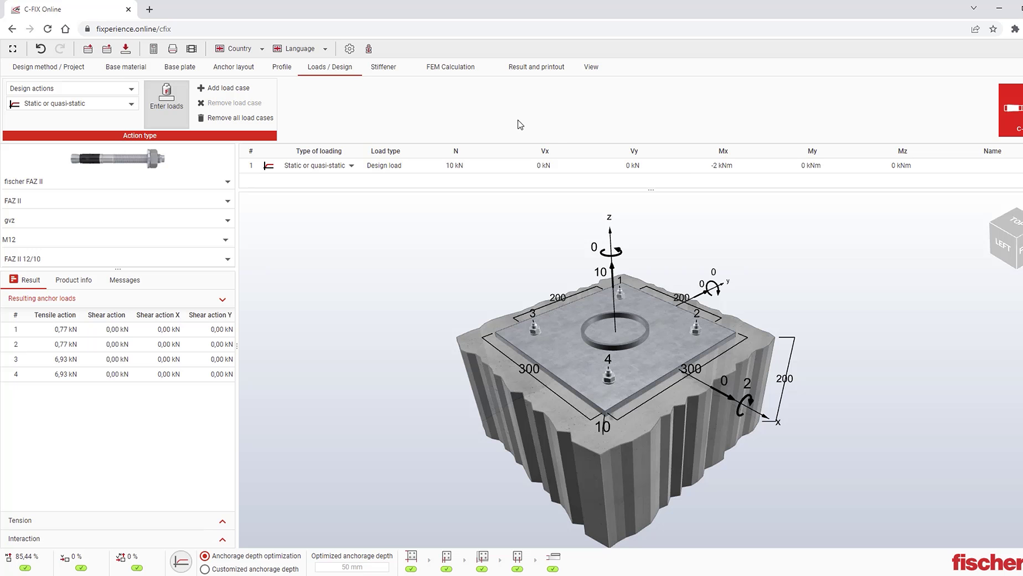

Στρογγυλά προφίλ

Επίδραση των ενισχύσεων στον υπολογισμό με τη μέθοδο πεπερασμένων στοιχείων

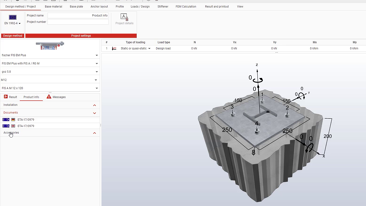

Πληροφορίες προϊόντος

Ποιες πληροφορίες προϊόντος είναι διαθέσιμες;

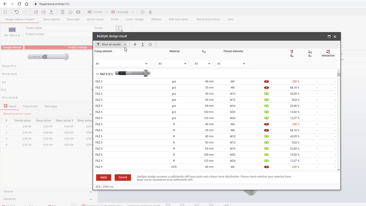

Γραμμή εργαλείων

Ποιες λειτουργίες είναι διαθέσιμες στη γραμμή εργαλείων;

Μοντελοποίηση ελατηρίου στο C-FIX Online

Η μοντελοποίηση γραμμικού ελατηρίου σε συνδυασμό με τη μέθοδο πεπερασμένων στοιχείων παρέχει προσδιορισμό των φορτίων αγκύρωσης πολλαπλών στερεώσεων, επιτρέποντας έτσι σύγκριση μεταξύ φορτίων αγκύρωσης γραμμικής κατανομής και ρεαλιστικών φορτίων αγκύρωσης.
Ο υπολογισμός πραγματοποιείται με το λογισμικό πεπερασμένων στοιχείων RFEM® της Dlubal® στους διακομιστές (servers) της fischer. Η μοντελοποίηση και οι επαληθεύσεις εκτελούνται ως συνήθως στο C-FIX Online.

Για τον έλεγχο και την εκπλήρωση των απαιτήσεων (υπόθεση άκαμπτης πλάκας έδρασης) η αγκύρωση μπορεί να βελτιστοποιηθεί με τις ακόλουθες παραμέτρους:

Αύξηση του πάχους της πλάκας έδρασης
Μεγέθυνση του συνδεδεμένου προφίλ
Εφαρμογή πρόσθετων ενισχύσεων
Επιλογή άλλου αγκυρίου για βελτιστοποίηση της κατανομής φορτίων
Αλλαγή των αποστάσεων μεταξύ αγκυρώσεων

Ο χρόνος σας είναι πολύτιμος

Το εργαλείο υπολογισμού με τη μέθοδο πεπερασμένων στοιχείων σας παρέχει περαιτέρω πληροφορίες για να σχεδιάσετε μια επαρκώς άκαμπτη πλάκα έδρασης. Δεν είναι πλέον απαραίτητο να εναλλάσσεστε μεταξύ του λογισμικού σχεδιασμού αγκυρίων C-FIX Online και ενός λογισμικού πεπερασμένων στοιχείων για τον υπολογισμό και τον σχεδιασμό της πλάκας έδρασης, εξοικονομώντας έτσι σημαντικό χρόνο!

Πλεονεκτήματα διαστασιολόγησης με τη μέθοδο πεπερασμένων στοχείων:

Ορίζονται ρεαλιστικά φορτία αγκύρωσης στο λογισμικό διαστασιολόγησης.

Εύκολη βελτιστοποίηση των αγκυρώσεων.

Μπορούν να οριστούν και να σχεδιαστούν πολλαπλές περιπτώσεις φόρτισης.

Για τον υπολογισμό λαμβάνονται υπόψη το προφίλ και οι σύνδεσμοι δυσκαμψίας.

Η διαστασιολόγηση με τη μέθοδο πεπερασμένων στοιχείων μπορεί να χρησιμοποιηθεί για έλεγχο υφιστάμενων αγκυρώσεων.

Η ακαμψία της βάσης έδρασης μπορεί να επαληθευτεί.

Οι παραμορφώσεις απεικονίζονται ρεαλιστικά.

Το πρόσθετο για τον υπολογισμό μιας επαρκώς άκαμπτης βάσης έδρασης βασίζεται στον ρεαλιστικό υπολογισμό του φορτίου αγκύρωσης - γρήγορα και εύκολα.

Παραδείγματα

Τυπική προβολή

Παραμορφώσεις της πλάκας έδρασης

Καταπονήσεις

Η διαστασιολόγηση με μοντελοποίηση ελατηρίου είναι διαθέσιμη μόνο στο C-FIX Online. Απαιτείται εγγραφή στο myfischer. Για το εργαλείο μοντελοποίησης ελατηρίου χρεώνεται η άδεια χρήσης.
Η διαστασιολόγηση αγκυρώσεων με την υπόθεση άκαμπτης πλάκας έδρασης είναι δωρεάν. Με τη δωρεάν έκδοση τα φορτία των αγκυρώσεων υπολογίζονται με γραμμική κατανομή τάσεων (ανάλογη με την υπόθεση Bernoulli) και πληρούνται οι απαιτήσεις των τρεχόντων προτύπων σχεδιασμού. Ενδέχεται να απαιτείται πρόσθετος έλεγχος δυσκαμψίας. Ο απλουστευμένος έλεγχος τάσεων χάλυβα είναι διαθέσιμος δωρεάν.

Προς C-FIX Online

CHANNEL-FIX Online

Πρόγραμμα διαστασιολόγησης εγκιβωτισμένων καναλιών αγκυρίων fischer για οποιαδήποτε εφαρμογή.

Πλεονεκτήματα

Μεγάλη ευελιξία διαστασιολόγησης με μεταβλητά χαρακτηριστικά μοντελοποίησης εφαρμογών.
Βοηθά στη βελτιστοποίηση της διαστασιολόγησης και λύσεων που είναι εφικτές με προϊόντα fischer για τις δεδομένες προδιαγραφές.
Γρήγορη, αξιόπιστη και λεπτομερής αναφορά που δείχνει όλες τις παραμέτρους που επηρεάζουν τη διαστασιολόγηση, ώστε ο σχεδιασμός να είναι επαληθεύσιμος με μολύβι και χαρτί.
