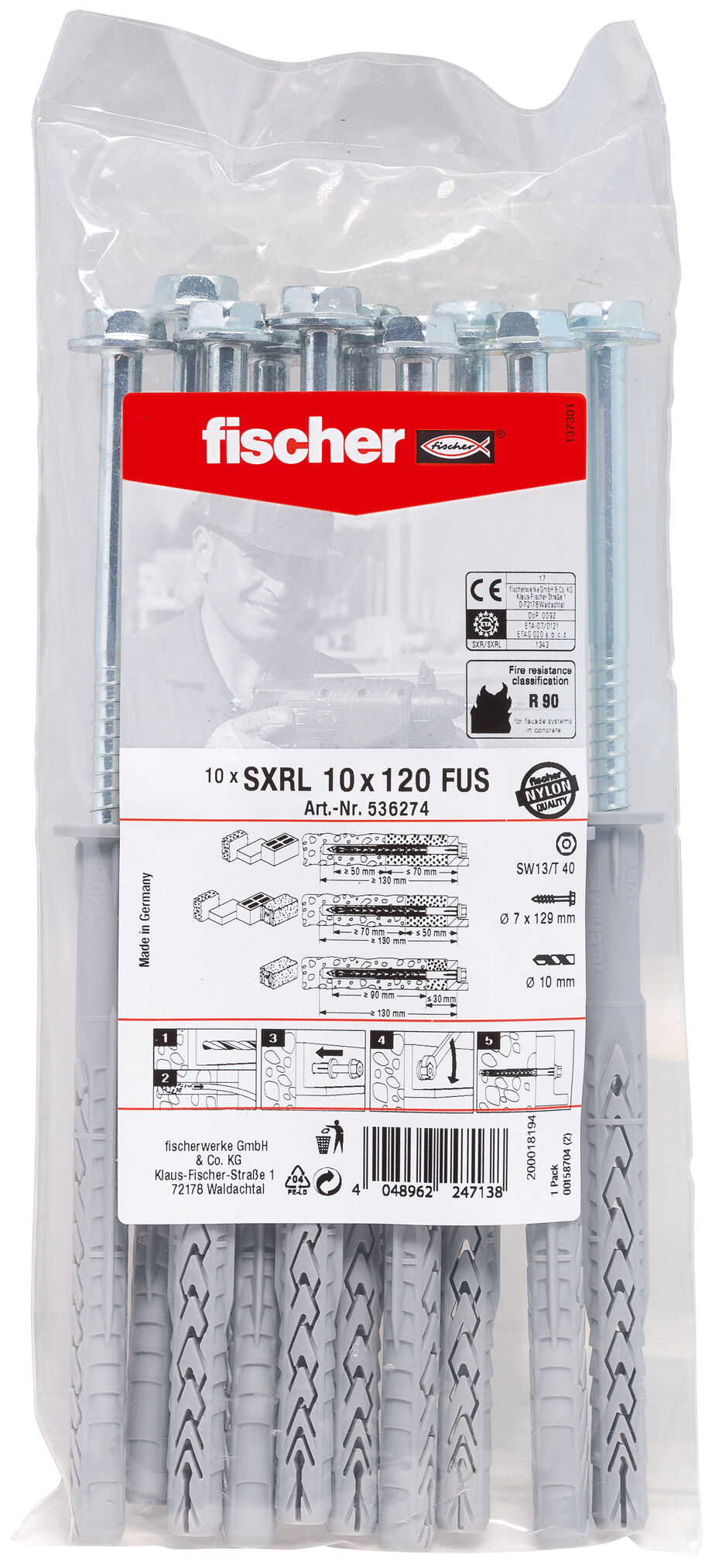

fischer SXRL 10x120 FUS Στήριγμα πλαισίων σε σακουλάκι

Name: fischer SXRL 10x120 FUS Στήριγμα πλαισίων σε σακουλάκι
Brand: fischer

Produktvarianten

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Πιστοποίηση ETA (ευρωπαϊκή τεχνική έγκριση) με εξαιρετικά φορτία. Ασφαλείς πολλαπλές στερεώσεις σε μη φέροντα στοιχεία σε σκυρόδεμα και τούβλο.
Το μακρύ στοιχείο εκτόνωσης με δύο βάθη αγκύρωσης κάνει το SXRL ευέλικτο.
Ομοιόμορφη εφαρμογή φορτίων στο δομικό υλικό χάρη στον ειδικό σχεδιασμό. Δεν καταστρέφονται τα τοιχώματα σε περίπτωση λεπτότοιχων δομικών υλικών.
Εύκολη τοποθέτηση: ειδικά πτερύγια αποτρέπουν την περιστροφή κατά το βίδωμα.

Ευέλικτο στήριγμα πλαισίων με πολλαπλή βάθη αγκύρωσης

Πλεονεκτήματα

Το SXRL είναι πολύ ευέλικτο στήριγμα πλαισίων λόγω των πολλαπλών βαθών αγκύρωσης 50, 70 και 90 χιλιοστών για τα SXRL8 και SXRL10 και 70 και 90 χιλιοστών για το SXRL14.
Ο έξυπνος σχεδιασμός του βύσματος προσφέρει ομοιόμορφη κατανομή των δυνάμεων συγκράτησης στην τρύπα.
Η πιστοποίηση του για στερεώσεις ενός σημείου σε ρηγματωμένο σκυρόδεμα καθιστά το SXRL κατάλληλο για στερεώσεις τεντών και κάγκελων όπως τα μεταλλικά αγκύρια.
Το SXRL 14 είναι πιστοποιημένο και για εφαρμογές με φορτία διάτμησης και μπορεί να χρησιμοποιηθεί για κατασκευές προσόψεων σε απόσταση χωρίς προβόλους.
Όταν τοποθετείται στο μεγαλύτερο βάθος αγκύρωσης, τα μακριά πτερύγια εμποδίζουν την περιστροφή του κατά το βίδωμα.
Το SXRL με διαθέσιμα μήκη μέχρι 240 χιλιοστά παρέχει τη σωστή λύση στερέωσης για κάθε εφαρμογή.

Το στήριγμα πλαισίων fischer SXRL με τρία βάθη αγκύρωσης είναι πιστοποιημένο για πολλαπλές στερεώσεις μη φερόντων συστημάτων σε σκυρόδεμα, τούβλο και πορομπετόν με βίδα με φρεζάτο κεφάλι. Το SXRL 10 είναι πιστοποιημένο για στερεώσεις σε σκυρόδεμα και το SXRL 14 για στερεώσεις προσόψεων σε απόσταση με φορτία διάτμησης. Σε διάτρητο τούβλο, οι δύο ζώνες εκτόνωσης του βύσματος παρέχουν ομοιόμορφη κατανομή φορτίων. Σε πορομπετόν και συμπαγή δομικά υλικά, σχηματίζουν ένα μακρύ στοιχείο εκτόνωσης. Εξασφαλίζοντας έτσι αντοχή σε μεγάλα φορτία. Η ευρεία γκάμα προϊόντων με διαμέτρους 8, 10 και 14 χιλιοστών και μήκη έως 260 χιλιοστά παρέχει λύσεις σε πληθώρα εφαρμογών. Το στήριγμα πλαισίων SXRL με βίδα με εξάγωνο κεφάλι και ενσωματωμένη ροδέλα συνίσταται για στερεώσεις μεταλλικών κατασκευών.

Εφαρμογές

Μεταλλικοί και ξύλινοι σκελετοί προσόψεων, ψευδοροφών και στεγών
Σκελετοί προσόψεων με φορτία διάτμησης (π.χ. τοποθέτηση σε απόσταση από τον τοίχο χωρίς προβόλους)
Παράθυρα
Πόρτες
Ντουλάπες
Ντουλάπια κουζίνας
Ξύλινοι δοκοί
Δοκοί
Τηλεοράσεις
Επενδύσεις τοίχων
Μεταλλικοί πρόβολοι
Μεταλλικοί σκελετοί στήριξης
Αγωγοί καλωδίων
Καλωδιώσεις

Δομικά υλικά

Κατάλληλο για:

Κάθετα διάτρητο τούβλο
Κοίλα τούβλα από ελαφρό σκυρόδεμα
Διάτρητο τούβλο από ασβεστόλιθο
Πλάκες μόνωσης
Πορομπετόν
Στερεό τούβλο
Στερεό τούβλο από ασβεστολιθική άμμο
Σκυρόδεμα ≧ C12/15
Φυσική πέτρα με πυκνή δομή
Στερεό πάνελ από γύψο

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-07/0121
DoP No. 0329
Z-21.2-2092
21-009-1(2

Λειτουργικότητα

Το SXRL είναι κατάλληλο για περαστή τοποθέτηση.
Στα διάτρητα τούβλα εξασφαλίζεται η μεταφορά των φορτίων σε δύο ζώνες εκτόνωσης προστατεύει το δομικό υλικό. Τα πορώδη μέρη δεν συνθλίβονται από τη δεύτερη ζώνη εκτόνωσης και επομένως χρησιμεύουν για τη μεταφορά φορτίων.
Στο πορομπετόν και στα συμπαγή δομικά υλικά, οι δύο ζώνες εκτόνωσης συνδυάζονται για να σχηματίσουν ένα μακρύ στοιχείο εκτόνωσης, παρέχοντας έτσι ομοιόμορφη κατανομή του φορτίου στο δομικό υλικό.
Βίδες με φρεζάτο κεφάλι συνίστανται για στερέωση ξύλινων κατασκευών και με εξάγωνο κεφάλι με ενσωματωμένη ροδέλα για στερέωση μεταλλικών κατασκευών.

Installation SXRL

1 / 5

Πιστοποίηση DIBt
Πιστοποίηση ETA
Διάμετρος τρύπας ( d₀ )	10
Μήκος αγκυρίου ( l )	120
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm ( t_fix )	70
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm ( t_fix )	50
Ωφέλιμο μήκος με βάθος αγκύρωσης 90mm ( t_fix )	30
Μύτη / Κλειδί	TX40 / SW 13
Συσκευασία	Polybag
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962247138
