Κωδ. είδ. 536869

Γραμμωτός κωδικός (Bar code): 4048962251524

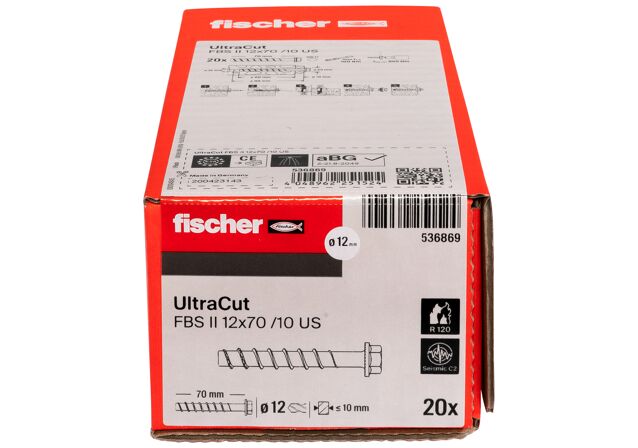

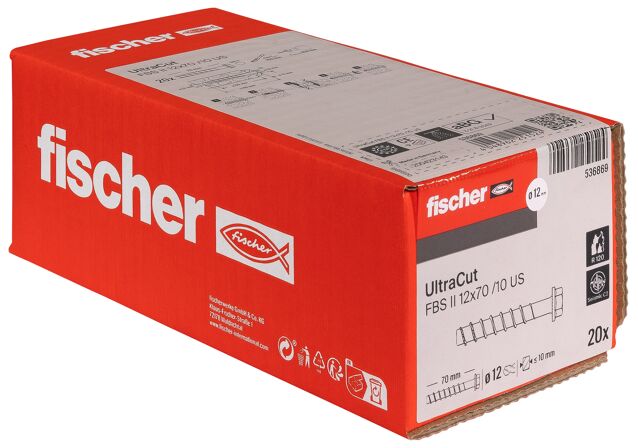

fischer UltraCut FBS II 12x70 US Μπετόβιδα

Name: fischer UltraCut FBS II 12x70 US Μπετόβιδα
Brand: fischer

Προϊόν(τα)

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Με έως 3 βάθη τοποθέτησης για χρήση της ίδιας μπετόβιδας για διαφορετικά πάχη στοιχείων προς στερέωση.
Με οδοντωτή κοχλίωση για γρήγορη κοπή στο σκυρόδεμα.
Με πιστοποιημένη ρύθμιση που επιτρέπει ξεβίδωμα δύο φορές για αλφάδιασμα του στοιχείου που στερεώνεται, και στη συνέχεια βίδωμα.

Art.-Nr. 549932
Quattric II 12/110/160
Art.-Nr. 567792
Φυσητήρας AB G
Art.-Nr. 538580
Καρυδάκι 1/2" SW17
Art.-Nr. 537202
FUP 12
Art.-Nr. 538459
FFD 30x14x6
Art.-Nr. 563337
FIS DM S Pro
Art.-Nr. 058000
FIS AM

Μπετόβιδα υψηλής απόδοσης με πολύ εύκολη τοποθέτηση

Πλεονεκτήματα

Με 3 βάθη αγκύρωσης για ευελιξια και μεγάλη γκάμα εφαρμογών.
Με οδοντωτή κοχλίωση για γρήγορη εισχώρηση στο σκυρόδεμα.
Οι τρύπες δν χρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x τη διάμετρο.
Η αγκύρωση χωρίς μεγάλη εκτόνωση επιτρέπει μικρή απόσταση μεταξύ αγκυρίων και από ακμή.
Η πιστοποίηση ΕΤΑ καλύπτει εφαρμογές σε ρηγματωμένο σκυρόδεμα και σεισμικές κατηγορίες C1 και C2.
Η πιστοποίηση επιτρέπει βίδωμα έως δυο φορές και ρύθμιση έως 10 mm κάτω από το κεφάλι για να αλφαδιαστεί το στοιχείο που στερεώνεται.
Μπορεί να επαναχρησιμοποιηθεί μετά από έλεγχο με το ειδικό χιτώνιο.

Η μπετόβιδα UltraCut FBS II US είναι μια ισχυρή λύση αγκύρωσης με ευκολία τοποθέτησης. Με ενσωματωμένη ροδέλα είναι ιδανική για επιμήκεις οπές καθώς και ξύλινες κατασκευές. Η Ευρωπαϊκή τεχνική έγκριση (ETA) για ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα καθώς και για σεισμικά φορτία και πυραντίσταση R 120 εγγυώνται ακόμη μεγαλύτερη ασφάλεια. Με οδοντωτή κοχλίωση για γρήγορη και εύκολη τοποθέτηση. Δεν απαιτείται καθαρισμός τρυπών για τοποθέτηση σε οροφές και δάπεδα. Η αγκύρωση χωρίς εκτόνωση (με υποσκαφή) επιτρέπει μικρές αποστάσεις από ακμή και μεταξύ των αγκυρίων.

Εφαρμογές

Κάγκελα
Πρόβολοι / πλάκες έδρασης
Μεταλλικά προφίλ
Συστήματα ραφιών
Προστατευτικές μπάρες
Κοιλοδοκοί
Προσωρινέςαγκύρωσεις π.χ. σε υλικά εργοταξίου
Συστήματα περσίδων

Δομικά υλικά

Πιστοποιημένη για:

Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο και μη ρηγματωμένο

Επίσης κατάλληλη για:

Σκυρόδεμα ποιότητας C12/15
Συμπαγή δομικά υλικά
Τούβλο με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-15/0352
ETA-20/0321
DoP No. 0185
DoP No. 0227
DoP No. 0225
Z-21.8-2049

Λειτουργικότητα

Η UltraCut FBS II συνιστάται για περαστή τοποθέτηση.
Οι τρύπες δε χρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x τηδιάμετρο.
Συνιστάται η χρήση παλμικού μπουλονόκλειδου fischer με κατάλληλο καρυδάκι υποδοχή και μύτη βιδώματος αστέρι (torx).
Η μπετόβιδα έχει τοποθετηθεί σωστά όταν το κεφάλι κάθεται καλά στο στοιχείο που στερεώνεται και δεν είναι δυνατό περαιτέρω βίδωμα (οπτικός έλεγχος).

Εμφάνιση οδηγιών τοποθέτησης σε αρχείο pdf

Installation UltraCut FBS II in concrete

1 / 9

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

Πιστοποίηση ETA
Πιστοποίηση DIBt
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	80
Διάσταση βίδας ( d_s x l_s )	14,0x70
Βάθος βιδώματος μαζί με το πάχος του στοιχείου που στερεώνεται ( h_nom1 / t_fix )	60 / 10
Μύτη / Κλειδί	17
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4048962251524

ETA Certification Document

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

Δημιουργήθηκε στις 05/10/2020

DOP - Declaration of Performance

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

Δημιουργήθηκε στις 19/10/2020

ETA Certification Document

pdf, ETA-20/0321

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Connector for Strengthening of existing concrete structures by concrete overlay

Δημιουργήθηκε στις 19/06/2020

DOP - Declaration of Performance

pdf, DoP No. 0225

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Δημιουργήθηκε στις 03/07/2020

DOP - Declaration of Performance

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Δημιουργήθηκε στις 27/11/2020

DIBt, National German Certification

pdf, Z-21.8-2049

National technical approval - fischer concrete screw ULTRACUT FBS II for the temporary fastening of building site equipment

Ισχύει από 14/07/2021
έως 14/07/2026

Load Table

pdf,

Concrete screw UltraCut FBS II for temporary fastening - Permissible loads of a single anchor in normal concrete of strength class C20/25 to C50/60.

Load Table

pdf,

Concrete screw Ultracut FBS II US hexagon head with integral washer and FBS II SK countersunk head - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf,

Concrete screw UltraCut FBS II US/SK - Permissible loads for a single anchor in masonry for Push-through installation.

Installation Instructions

pdf,

UltraCut FBS II 8-14 GVZ/CP

Marketing Documents

pdf,

UltraCut FBS II.
