Κωδ. είδ. 544380

Γραμμωτός κωδικός (Bar code): 4048962314021

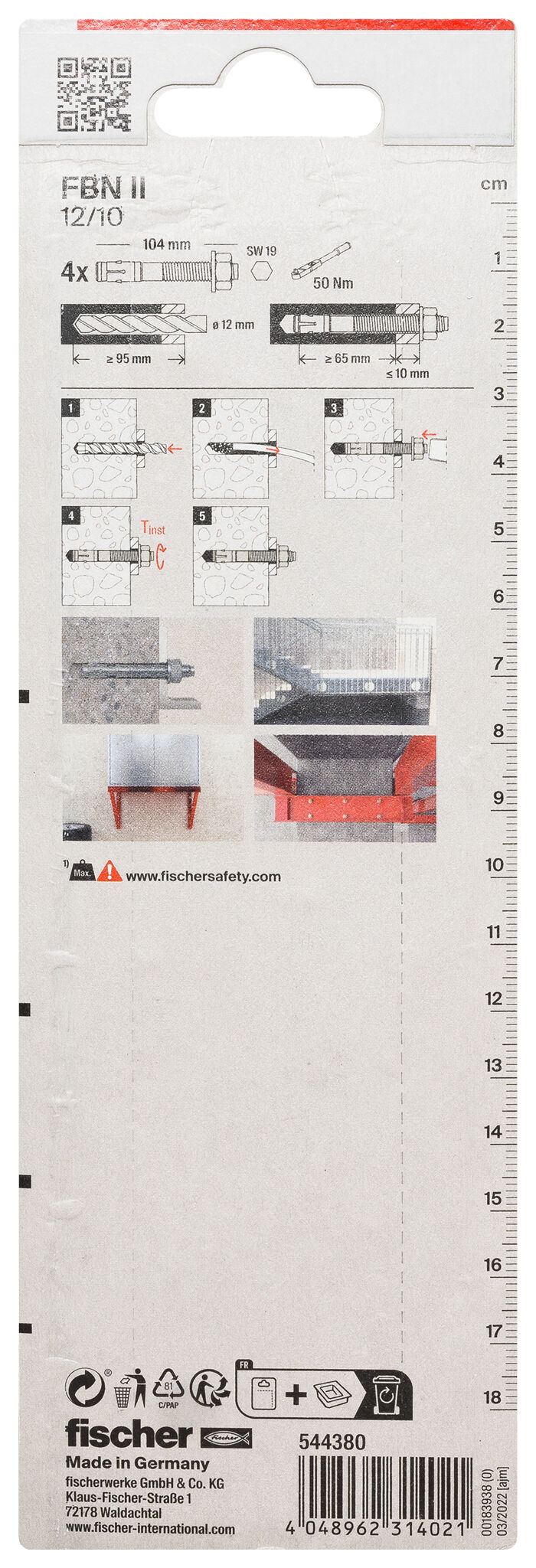

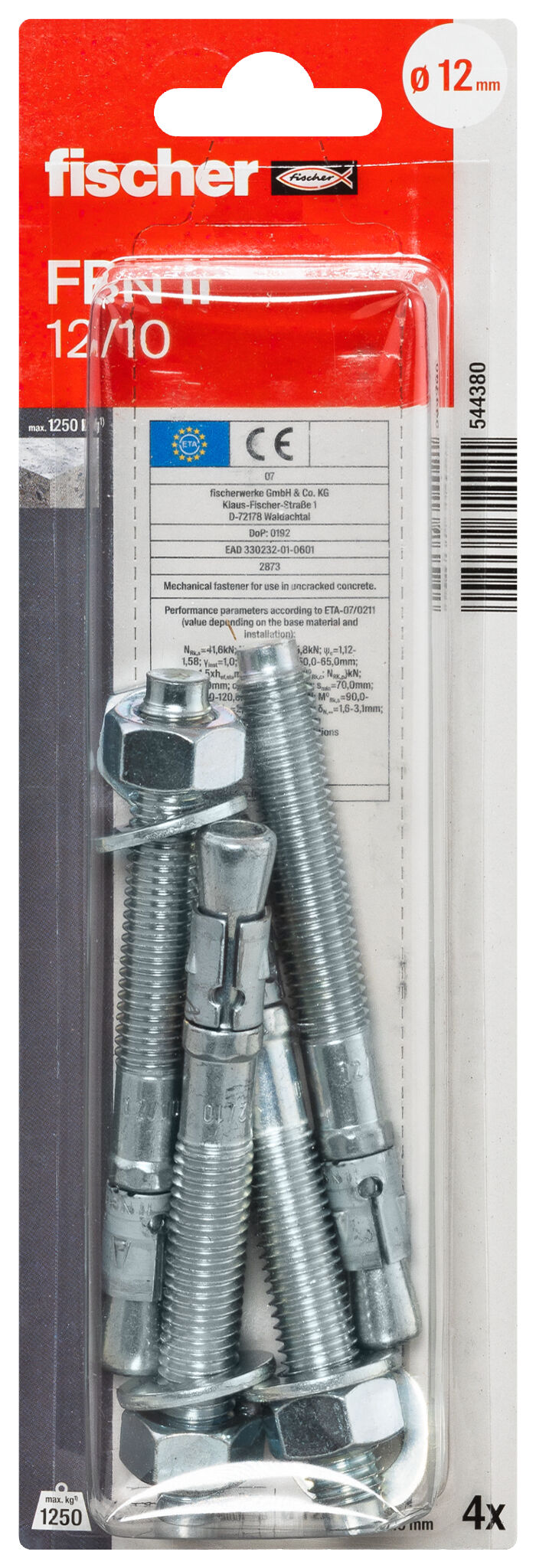

fischer FBN II 12/10 K (12X104) Εκτονούμενο αγκύριο ηλεκτρογαλβανισμένο σε blister

Name: fischer FBN II 12/10 K (12X104) Εκτονούμενο αγκύριο ηλεκτρογαλβανισμένο σε blister
Brand: fischer

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Το FBN II επιτυγχάνει μέγιστη φέρουσα ικανότητα με το τυπικό βάθος αγκύρωσης. Αυτό σημαίνει: λιγότερα σημεία στερέωσης και μικρότερες πλάκες αγκύρωσης.
Εάν χρησιμοποιείται το μειωμένο βάθος αγκύρωσης, τότε αυτό μειώνει το βάθος της οπής διάτρησης και απλοποιεί την εγκατάσταση.
Οι ανοχές των εξαρτημάτων εξισορροπούνται με το μακρύ σπείρωμα. Επιπλέον, το FBN II είναι κατάλληλο για εγκαταστάσεις σε όρθια θέση. Αυτό αυξάνει την ευελιξία.
Απλή συναρμολόγηση χάρη στις περιορισμένες βίδες και την ελάχιστη ολίσθηση.

Οικονομική λύση αγκύρωσης για ευέλικτη χρήση σε μη ρηγματωμένο σκυρόδεμα

Πλεονεκτήματα

Το ονομαστικό βάθος αγκύρωσης επιτυγχάνει τη μέγιστη ικανότητα φόρτισης. Αυτό σημαίνει ότι απαιτούνται λιγότερα σημεία στερέωσης και μικρότερες πλάκες αγκύρωσης.
Η δυνατότητα για μειωμένο βάθος αγκύρωσης μειώνει το βάθος τρυπήματος. Έτσι ελαχιστοποιείται ο χρόνος που απαιτείται για την τοποθέτηση και αυξάνεται η ευελιξία.
Το μεγάλο μήκος σπειρώματος επιτρέπει την τοποθέτηση σε απόσταση, αυξάνοντας την ευελιξία του.
Τοποθετείται πολύ εύκολα με λίγα χτυπήματα από σφυρί.
Το ειδικό άκρο του αγκυρίου προστατεύει το σπείρωμα βίδα από φθορές ζημιές, εξασφαλίζοντας έτσι ταχύτερη τοποθέτηση.

Οικονομικό μεταλλικό αγκύριο FBN II για αγκυρώσεις σε μη ρηγματωμένο σκυρόδεμα. Λόγω των δύο επιλογών για βάθος τοποθέτησης και του μακριού σπειρώματος το αγκύριο FBN II είναι ιδιαίτερα ευέλικτο. Εκτός από την προτοποθέτηση και την περαστή τοποθέτηση το αγκύριο είναι κατάλληλο και για στερέωση σε απόσταση. Η ανοξείδωτη έκδοση χρησιμοποιείται για αγκύρωση φορτίων σε εξωτερικούς χώρους, για παράδειγμα, μεταλλικές κατασκευές, προβόλους και κλιμακοστάσια.

Εφαρμογές

Μεταλλικές κατασκευές
Κάγκελα
Μηχανήματα
Σκάλες
Σχάρες καλωδίων
Κλιμακοστάσια
Βιομηχανικές πόρτες
Προσόψεις

Δομικά υλικά

Πιστοποιημένο για:

Μη ρηγματωμένο σκυρόδεμα ποιότητας C20/25 έως C50/60

Επίσης κατάλληλο για:

Σκυρόδεμα ποιότητας C12/15
Φυσική πέτρα με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-07/0211
DoP No. 0192

Λειτουργικότητα

Το FBN II είναι κατάλληλο για προτοποθέτηση και περαστή τοποθέτηση, καθώς και για τοποθέτηση σε απόσταση υπό ορισμένες συνθήκες.
Πριν την εκατάσταση, το εξάγωνο περικόχλιο αγκύριο τοποθετείται στη βέλτιστη θέση (το άκρο του αγκυρίου πρέπει να εξέχει περίπου 3 χιλιοστά από το περικόχλιο).
Όταν εφαρμόζεται ροπή με το βίδωμα του περικοχλίου, το δαχτυλίδι εκτόνωσης πιέζει το τοίχωμα της τρύπας και συγκρατεί τα φορτία.
Το χαραγμένο γράμμα στην εμφανή άκρη παρέχει οπτικό έλεγχο της αγκύρωσης.
Στην περίπτωση πολλαπλών τοποθετήσεων συνίσταται η χρήση του εργαλείου τοποθέτησης FA-ST II.

Installation FBN II

1 / 5

ETA Certification Document

pdf, ETA-07/0211

European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concrete

Δημιουργήθηκε στις 13/07/2020

DOP - Declaration of Performance

pdf, DoP No. 0192

Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete)

Δημιουργήθηκε στις 27/07/2020

Load Table

pdf,

Bolt anchor FBN II - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Marketing Documents

pdf,

Bolt anchor FBN II. The cost-efficient fixing for flexible use in non-cracked concrete.

Πιστοποίηση ETA
Διάμετρος τρύπας( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση( h₂ )	80
Μήκος αγκυρίου	104
Μέγ. ωφέλιμο μήκος hef,μέγ./hef,ελάχ.( t_fix )	- / 10
Σπείρωμα( Ø x Μήκος )	M12 x 44
Κλειδί	19
τεμάχια / συσκευασία	1
Γραμμωτός κωδικός (Bar code)	4048962314021
