fischer FCAM 500 Πρόβολος με αντηρίδα

Name: fischer FCAM 500 Πρόβολος με αντηρίδα
Brand: fischer

Produktvarianten

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Στιβαρό εξάρτημα στήριξης.
Διαθέσιμος σε τυπικά μήκη.
Οβάλ τρύπες.
Υψηλή ευελιξία εγκατάστασης

Πρόβολος με αντηρίδα για μεγάλα φορτία

Πλεονεκτήματα

Στιβαρή κατασκευή, που αποτελείται από ένα βασικό προφίλ καναλιού και ένα προφίλ στήριξης, επιτρέπει τη μεταφορά μεγάλων φορτίων.
Η διαβαθμισμένη γκάμα των μηκών επιτρέπει την ιδανική προσαρμογή για κάθε εφαρμογή.
Οι μακριές υποδοχές της βάσης έδρασης, οι οποίες βρίσκονται σε απόσταση 90 ° μεταξύ τους, επιτρέπουν την εύκολη ευθυγράμμιση.
Τα σφραγισμένα δόντια στο κανάλι δίνουν στα συρόμενα σφυροκέφαλα περικόχλια ένα ασφαλές κράτημα για υψηλά φορτία διάτμησης.

Πρόβολος με αντηρίδα FCAM κατάλληλος για τη στερέωση υψηλών φορτίων κατά μήκος των τοίχων. Η fischer προσφέρει τυπικά μήκη από 200 έως 1000 mm ώστε να αποφεύγετε την διαδικασία κοπής. Αυτό σας εξοικονομεί χρόνο και χρήμα. Οι οδοντώσεις στο κανάλι στήριξης δίνει στο σφυροκέφαλο περικόχλιο ένα ασφαλές κράτημα για να αντέχουν υψηλά φορτία διάτμησης. Ο ηλεκτρογαλβανισμένος είναι κατάλληλη για εγκαταστάσεις σε εσωτερικούς χώρους, ο ανοξείδωτη και ο θερμογαλβανισμένος για εγκαταστάσεις σε εξωετρικούς χώρους περιβάλλοντα με υψηλή διάβρωση.

Χαρακτηριστικά

Υλικό: ατσάλι S235 JR (1.0037) κατά DIN EN 10025
Ηλεκτρογαλβανισμένο, τουλάχιστον 8 μm

Εφαρμογές

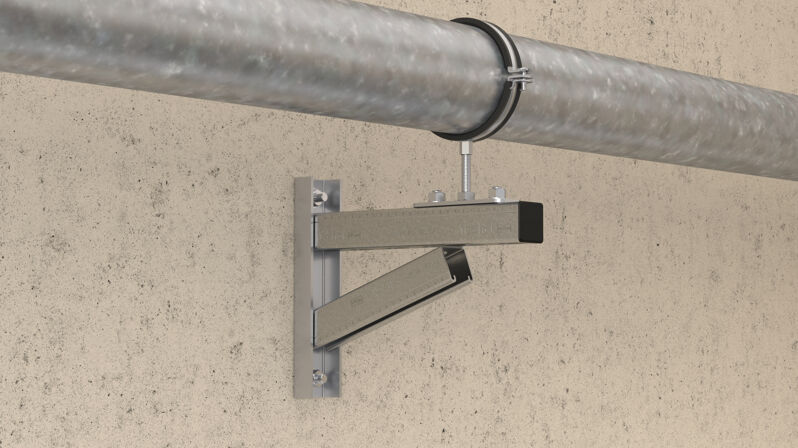

Γρήγορη και εύκολη στήριξη σωλήνων με μεγάλα φορτία, (π.χ. κατά μήκος του τοίχου)

Δομικά υλικά

Γρήγορη και εύκολη εγκατάσταση π.χ. διαδρομών σωλήνων με υψηλά φορτία κατά μήκος του τοίχου.
Για χρήση σε ξηρούς εσωτερικούς χώρους.

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Μήκος	500
Ύψος ( H )	284
Μέγ. προτεινόμενο στατικό φορτίο - περίπτωση 1 ( F_empf )	6,5
Μέγ. προτεινόμενο στατικό φορτίο - περίπτωση 2 ( F_empf )	2,3
Μέγ. προτεινόμενο στατικό φορτίο - περίπτωση 3 ( F_empf )	6,5
τεμάχια / συσκευασία	1
Γραμμωτός κωδικός (Bar code)	4048962063141
