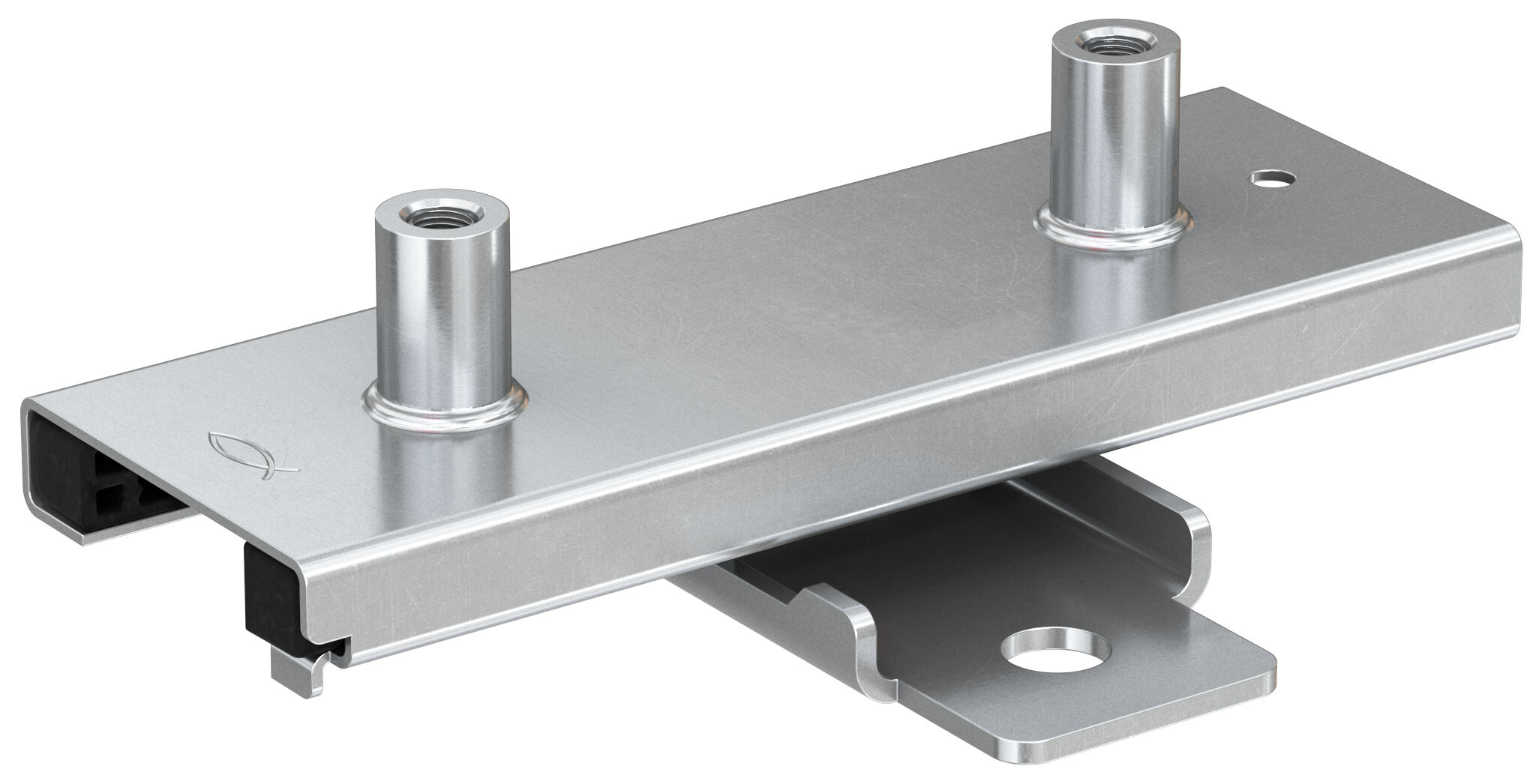

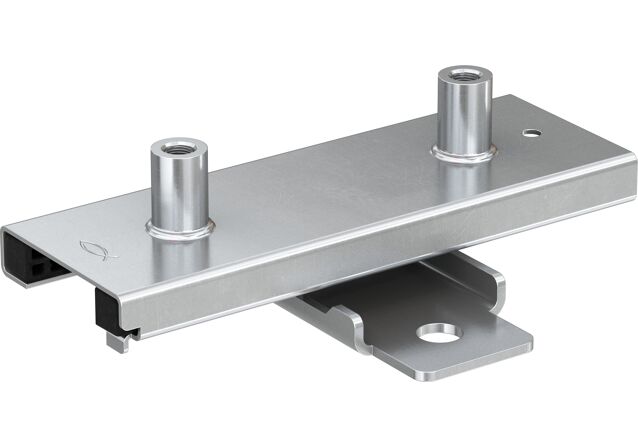

fischer FASL2 M8/10 Γλίστρα στηριγμάτων σωλήνων

Name: fischer FASL2 M8/10 Γλίστρα στηριγμάτων σωλήνων
Brand: fischer

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

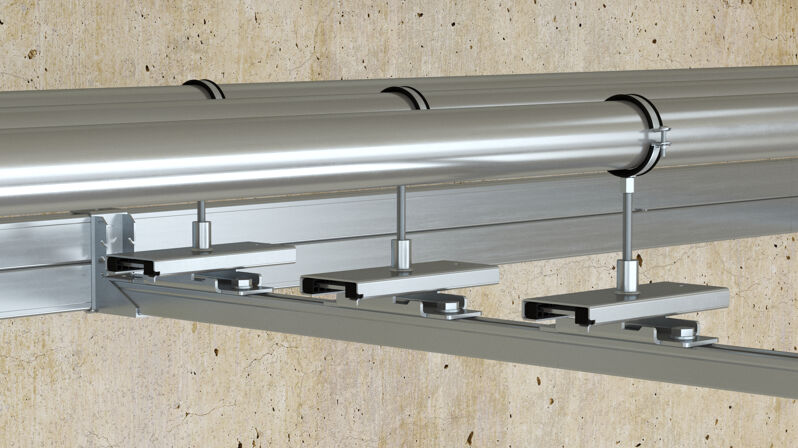

Εφαρμογή ως όρθιος ή κρεμαστός ρυθμιστής.
Δυνατότητα διαδρομής ολίσθησης 100 ή 120 mm.
Συμβατό με τα συστήματα καναλιών FLS και FUS.

Art.-Nr. 079751
GS M8 x 40
Art.-Nr. 079753
GS M8 x 60
Art.-Nr. 079755
GS M8 x 80
Art.-Nr. 079767
GS M10 x 60
Art.-Nr. 079734
MU M8
Art.-Nr. 079769
GS M10 x 100
Art.-Nr. 079735
MU M10

Ο ελαφρύς αξονικός ολισθητήρας με μονή ή διπλή στήριξη και μονό ή συνδυασμένο σπείρωμα σύνδεσης

Πλεονεκτήματα

Το FASL μπορεί να χρησιμοποιηθεί με ευελιξία, χάρη στις επιλογές εφαρμογής ως όρθιος ή κρεμαστός ολισθητήρας και ως έδρανο-οδηγός σε κατακόρυφους αγωγούς.
Η χαμηλή τριβή ολίσθησης των πλαστικών ραγών ολίσθησης επιτρέπει τη βέλτιστη εφαρμογή δύναμης στο σταθερό σημείο.
Η μεγάλη διαδρομή ολίσθησης και οι μεγάλες ράγες ολίσθησης επιτρέπουν την άνευ προβλημάτων υποδοχή μεγάλων διαστολών.
Η πλάκα βάσης του FASL είναι συμβατή με τα συστήματα καναλιών FLS και FUS και επιτρέπει τη στερέωση με μία ή δύο βίδες.
Το ευέλικτο σπείρωμα συνδυασμού επιτρέπει τη χρήση σφιγκτήρων σωλήνων διαφόρων μεγεθών.

Ο αξονικός ολισθητήρας FASL χρησιμοποιείται για την απορρόφηση των διαστολών των σωλήνων και συνιστάται για ελαφρούς σωλήνες έως DN100. Το FASL έχει μέγιστο εύρος ολίσθησης 100 mm / 120 mm και μέγιστη φέρουσα ικανότητα 1,5 kN. Η fischer προσφέρει το FASL με μετρικό συνδυαστικό σπείρωμα M8/M10 και με μονό σπείρωμα M10 . Το FASL μπορεί να χρησιμοποιηθεί για όρθια ή αναρτημένη τοποθέτηση. Η γαλβανισμένη έκδοση είναι κατάλληλη για εγκαταστάσεις σε κτίρια.

Χαρακτηριστικά

Υλικό:
Επιμετάλλωση ψευδαργύρου: γαλβανισμένος χάλυβας
Υλικό ταινίας ολίσθησης: πολυαμίδιο ενισχυμένο με ίνες γυαλιού
Θερμική ικανότητα: -30 °C έως +130 °C

Εφαρμογές

Σωλήνες θέρμανσης
Λωρίδες ψύξης
Σωλήνες ζεστού νερού και κυκλοφορίας
Λωρίδες μέσων με θερμική διαστολή

Δομικά υλικά

Σωλήνες θέρμανσης
Σωλήνες ψύξης
Σωλήνες ζεστού νερού και κυκλοφορίας
Σωλήνες μέσων με θερμική διαστολή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Σπείρωμα ( A )	M8 / M10
Μήκος	180
Πλάτος ( B )	140
Ύψος ( H )	56
Μέγιστο συνιστώμενο στατικό φορτίο (αναρτημένο) ( N_empf )	1,5
Μέγιστο συνιστώμενο στατικό φορτίο (όρθιο) ( N_empf )	1,5
Συντελεστής στατικής τριβής	0,13
Συντελεστής τριβής ολίσθησης	0,10
Μέγιστη απόσταση ολίσθησης	120
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962489682
