fischer TermoZ CS II 8/355 Αγκύριο θερμοπρόσοψης

Name: fischer TermoZ CS II 8/355 Αγκύριο θερμοπρόσοψης
Brand: fischer

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Το αγκύριο ωθείται μέσω της μόνωσης στην τρύπα και βιδώνεται.
Για φρεζάτη τοποθέτηση, απαιτείται το εργαλείο τοποθέτησης TermoZ CS.
Προαιρετικά, το εργαλείο τοποθέτησης TermoZ CS μπορεί επίσης να χρησιμοποιηθεί για εφαπτόμενη τοποθέτηση περιστρέφοντας τον δίσκο του εργαλείου.
Όταν χρησιμοποιείται το εργαλείο τοποθέτησης, η τοποθέτηση ολοκληρώνεται όταν ο δίσκος του εργαλείου εφάπτεται στο μονωτικό υλικό.
Στη φρεζάτη τοποθέτηση, ο δίσκος του αγκυρίου πρέπει να καλύπτεται με τάπα μόνωσης. Στην εφαπτόμενη τοποθέτηση, δεν απαιτείται τάπα μόνωσης.

Στιβαρό βιδωτό αγκύριο θερμοπρόσοψης για όλα τα μονωτικά και δομικά υλικά

Πλεονεκτήματα

Χάρη στην ειδική πλαστική-μεταλλική βίδα του TermoZ CS II, όλες οι πλάκες θερμοπρόσοψης, συμπεριλαμβανομένων και των πυροφραγών, μπορούν να στερεωθούν με ασφάλεια.
Το εργαλείο τοποθέτησης χρησιμοποιείται για φρεζάτη τοποθέτηση του αγκυρίου, για ομοιόμορφο στρώμα σοβά χωρίς σημάδια αγκύρωσης.
Με ζώνη ομοιόμορφης εκτόνωσης, το TermoZ CS II, είναι το πρώτο αγκύριο μόνωσης με πιστοποίηση για τοποθέτηση σε τρύπες από κρουστικό δράπανο σε διάτρητα τούβλα.
Με έξυπνο σχεδιασμό δίσκου και ειδική σήμανση στο βύσμα για σωστή και αισθητική τοποθέτηση.
Ο κλειστός δίσκος δεν επιτρέπει εξαγωγή μονωτικού υλικού κατά το βίδωμα, εξασφαλίζοντας έτσι καθαρή τοποθέτηση.
Ο ειδικός σχεδιασμός του κάτω μέρους του δίσκου μειώνει την απαιτούμενη ροπή βιδώματος για εύκολη και γρήγορη τοποθέτηση.

Το TermoZ CS ΙΙ είναι στιβαρό βιδωτό αγκύριο θερμοπρόσοψης (ETICS) για ασφαλείς στερεώσεις κάθε τύπου πλάκας μόνωσης σε όλα τα συμπαγή και διάτρητα δομικά υλικό. Τοποθετείται εύκολα και γρήγορα. Είναι πιστοποιημένο για όλες τις κατηγορίες δομικών υλικών A, B, C, D, E. Το προαιρετικό εργαλείο τοποθέτησης CS εγγυάται σωστή διαδικασία τοποθέτησης χωρίς σημάδια αγκυρώσεων.

Εφαρμογές

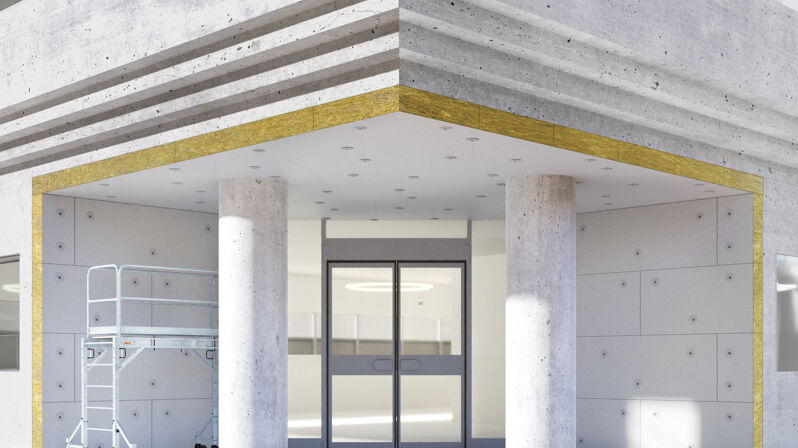

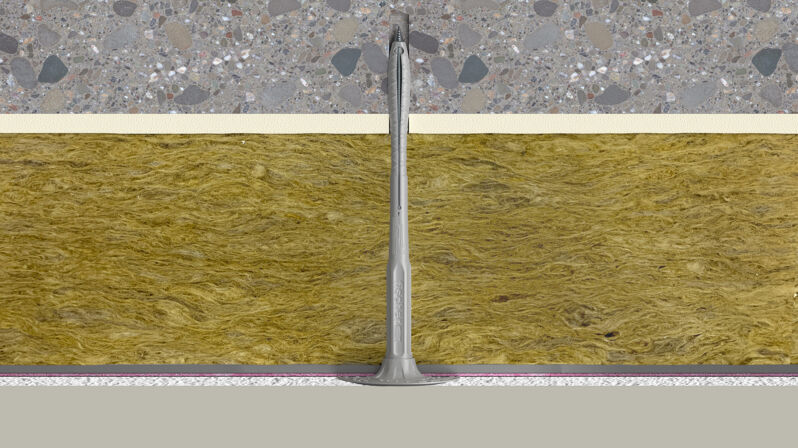

Στερέωση πλακών θερμοπρόσοψης (ETICS) σε σκυρόδεμα και τούβλο
Τοποθέτηση πρόσωπο σε όλα τα συνήθη μονωτικά υλικά
Τοποθέτηση πρόσωπο σε πλάκες μόνωσης διογκωμένης πολυστερίνης και πυκνού πετροβάμβακα

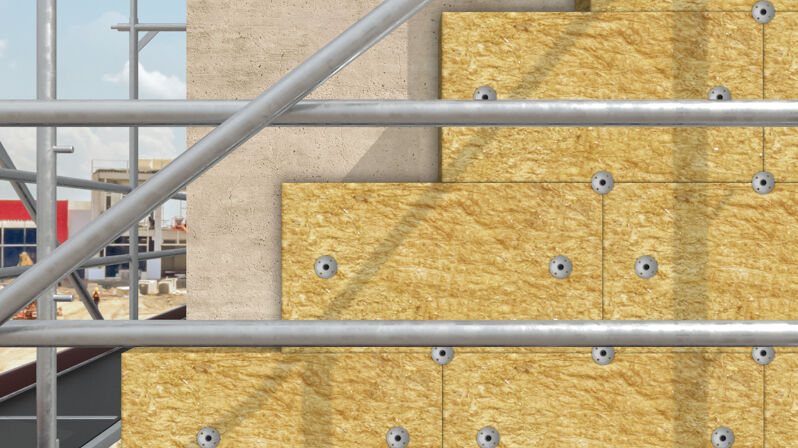

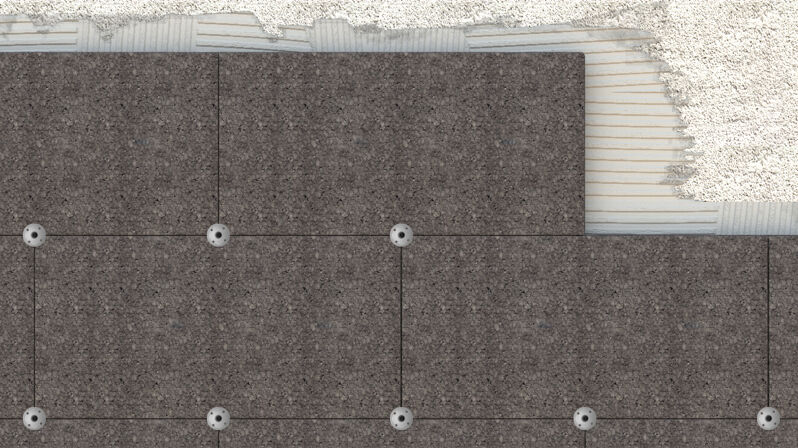

Στερέωση πλακών θερμοπρόσοψης (ETICS) σε νέα και ενεργειακά αναβαθμισμένα κτίρια.

Δομικά υλικά

Οικοδομικά υλικά κατηγορίας A, B, C, D, E
Σκυρόδεμα
Πλάκα σκυροδέματος
Τούβλο
Ασβεστοπυριτικό τούβλο
Τσιμεντόλιθος
Διάτρητο τούβλο
Διάτρητο ασβεστοπυριτικό τούβλο
Ελαφρομπετόν
Πορομπετόν

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-14/0372
DoP No. 0298
DoP No. 0346
EPD-FIW-20210314-CBD1-EN

Λειτουργικότητα

Το αγκύριο ωθείται μέσω της μόνωσης στην τρύπα και βιδώνεται.
Για φρεζάτη τοποθέτηση, απαιτείται το εργαλείο τοποθέτησης TermoZ CS.
Προαιρετικά, το εργαλείο τοποθέτησης TermoZ CS μπορεί επίσης να χρησιμοποιηθεί για εφαπτόμενη τοποθέτηση του σίκου του αγκυρίου περιστρέφοντας τον δίσκο του εργαλείου.
Όταν χρησιμοποιείται το εργαλείο τοποθέτησης, η τοποθέτηση ολοκληρώνεται όταν ο δίσκος του εργαλείου εφάπτεται στο μονωτικό υλικό.
Στη φρεζάτη τοποθέτηση, ο δίσκος του αγκυρίου πρέπει να καλύπτεται με τάπα μόνωσης.
Στην εφαπτόμενη τοποθέτηση, δεν απαιτείται τάπα μόνωσης.

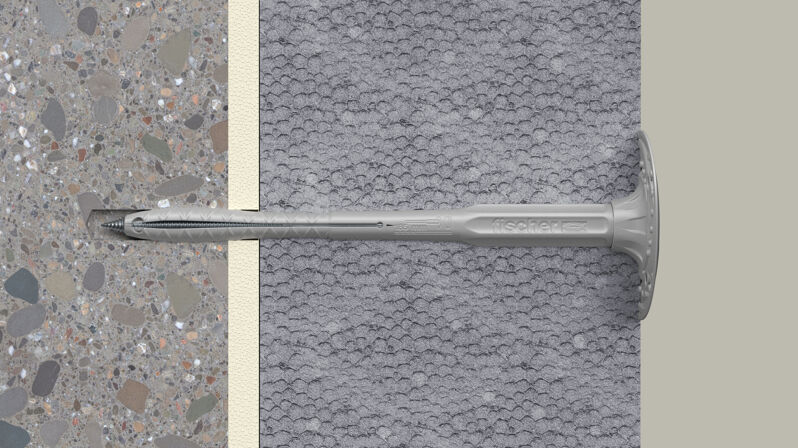

Flush to surface installation with setting tool CS

1 / 5

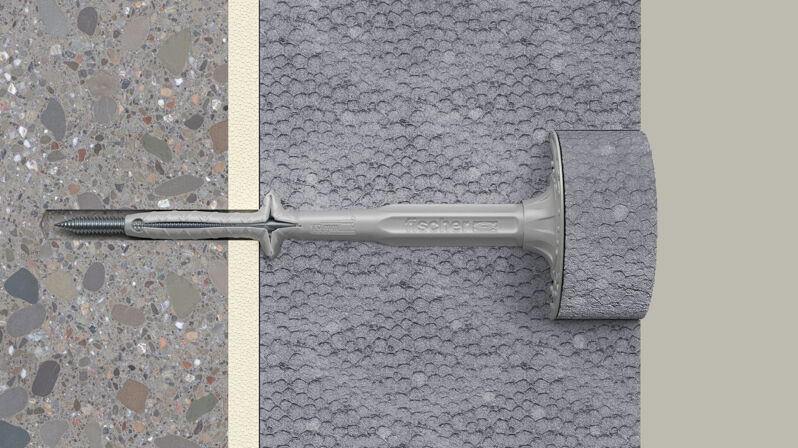

Countersunk installation with setting tool CS

1 / 6

Πιστοποίηση ETA
Διάμετρος τρύπας ( d₀ )	8
Ονομαστικό βάθος αγκύρωσης ( h_ef )	25
Μέγ. ωφέλιμο μήκος σε τοποθέτηση πρόσωπο ( t_fix )	330
Ελάχ. βάθος τρύπας για τοποθέτηση πρόσωπο	370
Μέγ. ωφέλιμο μήκος σε φρεζάτη τοποθέτηση ( t_fix )	330
Ελάχ. βάθος τρύπας για φρεζάτη τοποθέτηση	385
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4048962459333

ETA Certification Document

pdf, ETA-14/0372

European Technical Assessment for fischer TermoZ CS II 8 and fischer TermoZ CS II 8 DT 110 V

Δημιουργήθηκε στις 03/11/2023

DOP - Declaration of Performance

pdf, DoP No. 0346

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic anchors for use in concrete)

Δημιουργήθηκε στις 17/11/2023

DOP - Declaration of Performance

pdf, DoP No. 0298

Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic fastener for fixing of external thermal insulation composite systems with rendering)

Δημιουργήθηκε στις 16/05/2022

EPD - Environmental Product Declaration

pdf, EPD-FIW-20210314-CBD1-EN

Environmental Product Declaration for fischer Insulation fixings

Ισχύει από 22/02/2022
έως 21/02/2027

Load Table

pdf,

TermoZ CS II - Permissible tension loads for a single anchor for multiple use for non-structural applications.

Marketing Documents

pdf,

TermoZ CS II. ETICS screw fixing.
