Art. nr. 539026

GTIN (EAN-Code): 4048962267433

fischer DuoTec 10 S PH DIY Βύσμα για λεπτότοιχα υλικά με βίδα

Name: fischer DuoTec 10 S PH DIY Βύσμα για λεπτότοιχα υλικά με βίδα
Brand: fischer

Productvarianten

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Συνδυασμός δύο πλαστικών υλικών για καλύτερες επιδόσεις.
Το ειδικό λευκό χιτώνιο ενισχύει την τρύπα και επιτρέπει σημαντικά υψηλότερα κάθετα φορτία.
Με καμπύλη λαβή για εντοπισμό εμποδίων πριν από την τοποθέτηση.
Με αντίστοιχη βίδα με κεφάλι ψωμάκι.

Πλαστικό βύσμα ανάρτησης με εύκολη τοποθέτηση για μεγάλα φορτία σε λεπτότοιχα υλικά

Πλεονεκτήματα

Λόγω του ευέλικτου ελάσματος βίδας, συνεργάζεται τόσο με νοβοπανόβιδες, όσο και με βίδες ή ντιζάκια μετρικού σπειρώματος.
Το υαλονισχυμένο πλαστικό (νάιλον) 2 συστατικών (σκληρό και μαλακό) και το μεταλλικό έλασμα (fischer DuoTec 12) παρέχουν αντοχή σε μεγάλα φορτία εφελκυσμού και διάτμησης σε όλα τα λεπτότοιχα υλικά.
Η επιφάνεια επαφής του μαλακού γκρι νάιλον κατανέμει το φορτίο στην επιφάνεια του λεπτότοιχο υλικού, αυξάνοντας την αντοχή του σε φορτίο.
Με τυπικές διαμέτρους τρυπανιού και κοντό σώμα για εύκολη τοποθέτηση σε στενές κοιλότητες, ακόμη με μόνωση.
Με ειδικό λευκό χιτώνιο για γρήγορη και ασφαλή προτοποθέτηση του βύσματος στην τρύπα.
Με κλίμακα στο ειδικό χιτώνιο (fischer DuoTec 12) για προσδιορισμό του σωστού μήκους βίδας (αριθμός κλίμακας + 20 χιλιοστά).

Με πρωτοποριακό σχεδιασμό σώματος για αντοχή σε πολύ μεγάλα φορτία για αγκύριο ανάρτησης. Μειώνει τον αριθμό των απαιτούμενων αγκυρίων σε πολλαπλές στερεώσεις και αυξάνει την ασφάλεια. Ανήκοντας στην οικογένεια προϊόντων DuoLine, το fischer DuoTec είναι βύσμα δύο πλαστικών συστατικών. Το σκληρό κόκκινο συστατικό κατανέμει σωστά το φορτίο, ενώ το μαλακό γκρι αποτρέπει τις φθορές στην επιφάνεια του δομικού υλικού. Το fischer DuoTec είναι βύσμα ανάρτησης για εφαρμογές σε λεπτότοιχα δομικά υλικά. Μπορεί επίσης να χρησιμοποιηθεί ως εκτονούμενο πλαστικό βύσμα σε συμπαγή δομικά υλικά.

Εφαρμογές

Ντουλάπια
Ράφια
Ντουλάπες
Κουπαστές
Κάδρα
Καθρέπτες
Φωτιστικά
Βαριά κρεμαστά καλάθια

Δομικά υλικά

Κατάλληλο για:

Γυψοσανίδα
Ινοσανίδα
Ξύλοσανίδα, νοβοπανόβιδα, OSB, MDF
Μεταλλικό φύλλο
Πλαστικό φύλλο
Τσιμεντόλιθο

Επίσης λειιτουργεί σε:

Συμπαγή υλικά, όπως σκυρόδεμα και ξύλο

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Λειτουργικότητα

Το fischer DuoTec είναι σχεδιασμένο για προτοποθέτηση.
Εύκολη τοποθέτηση με απλό τρυπάνι διαμέτρου 10 ή 12 χιλιοστών.
Το κοντό σώμα του βύσματος είναι κατάλληλο για στενές, ακόμα και μονωμένες, κοιλότητες.
Λειτουργεί σαν εκτονούμενο βύσμα σε συμπαγή δομικά υλικά όπως μπετόν ή ξύλο. Σημείωση, όχι με μετρικές βίδες!
Ευέλικτη υποδοχή βίδας που συνεργάζεται με ξυλόβιδες, νοβοπανόβιδες, βιδοθηλιές, βίδες με γωνία ή γάντζο, μετρικές βίδες και ντίζες.

Installation in board materials

1 / 8

Installation in cavities

1 / 3

Installation for hits in solid building materials

1 / 5

Διάμετρος τρύπας ( d₀ )	10
Ελάχ. πάχος υλικού βάσης ( d_p )	9,5
Μέγ. πάχος φύλλου/πλάκας ( d_p )	55
Ελάχ. βάθος κοιλότητας ( a )	40
Διάμετρος βίδας ( d_s )	5,0
Μήκος βίδας ( l_s )	60
Ελάχ. βάθος τρύπας ( h₁ )	65
Μήκος αγκυρίου ( l )	50
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	27

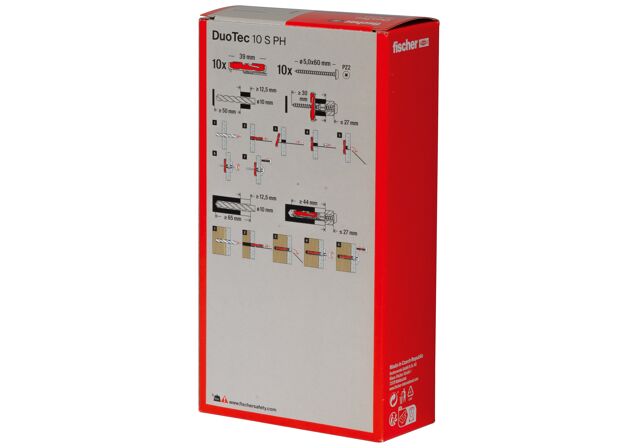

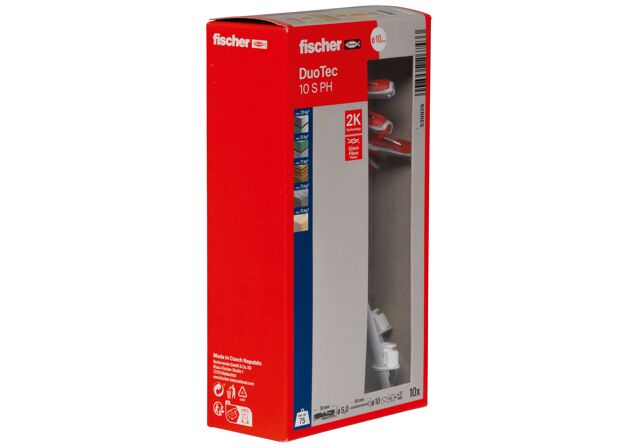

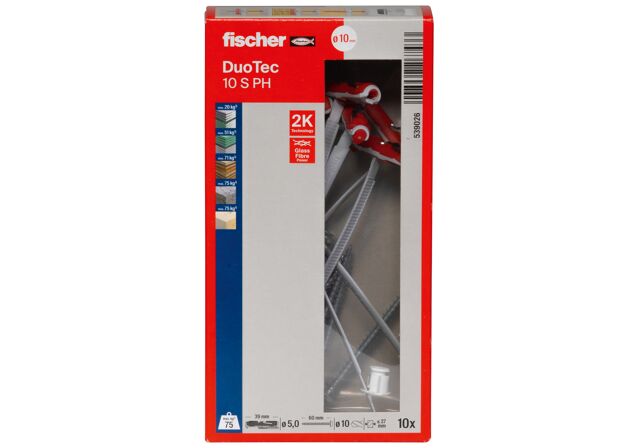

Περιεχόμενα	10 x DuoTec 10, 10 x βίδα 5,0x60 με κεφάλι ψωμάκι
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962267433
