Κωδ. είδ. 537258

Γραμμωτός κωδικός (Bar code): 4048962254075

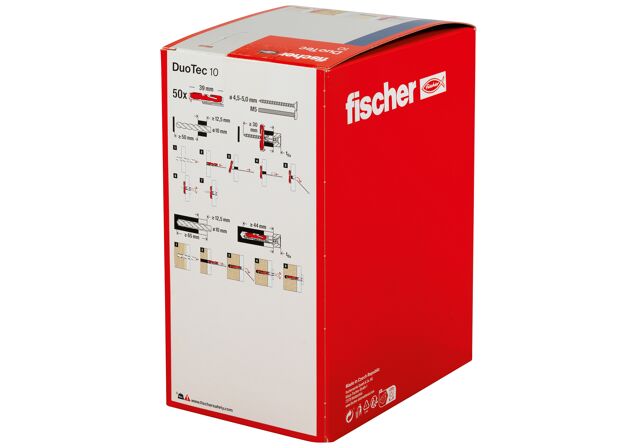

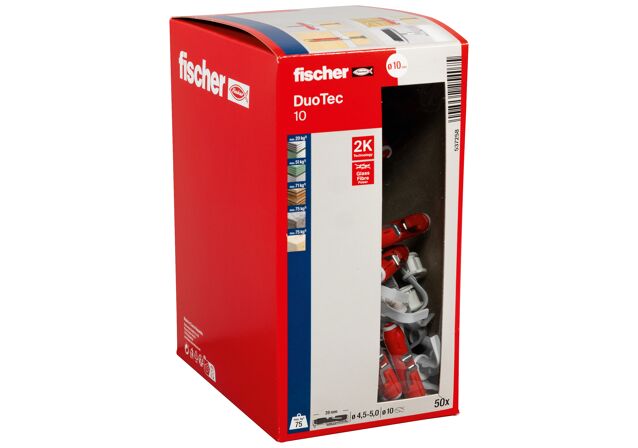

fischer DuoTec 10 Βύσμα για λεπτότοιχα υλικά

Name: fischer DuoTec 10 Βύσμα για λεπτότοιχα υλικά
Brand: fischer

Προϊόν(τα)

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Συνδυασμός δύο πλαστικών υλικών για καλύτερες επιδόσεις.
Το ειδικό λευκό χιτώνιο ενισχύει την τρύπα και επιτρέπει σημαντικά υψηλότερα κάθετα φορτία.
Με καμπύλη λαβή για εντοπισμό εμποδίων πριν από την τοποθέτηση.

Πλαστικό βύσμα ανάρτησης με εύκολη τοποθέτηση για μεγάλα φορτία σε λεπτότοιχα υλικά

Πλεονεκτήματα

Λόγω του ευέλικτου ελάσματος βίδας, συνεργάζεται τόσο με νοβοπανόβιδες, όσο και με βίδες ή ντιζάκια μετρικού σπειρώματος.
Το υαλονισχυμένο πλαστικό (νάιλον) 2 συστατικών (σκληρό και μαλακό) και το μεταλλικό έλασμα (fischer DuoTec 12) παρέχουν αντοχή σε μεγάλα φορτία εφελκυσμού και διάτμησης σε όλα τα λεπτότοιχα υλικά.
Η επιφάνεια επαφής του μαλακού γκρι νάιλον κατανέμει το φορτίο στην επιφάνεια του λεπτότοιχο υλικού, αυξάνοντας την αντοχή του σε φορτίο.
Με τυπικές διαμέτρους τρυπανιού και κοντό σώμα για εύκολη τοποθέτηση σε στενές κοιλότητες, ακόμη με μόνωση.
Με ειδικό λευκό χιτώνιο για γρήγορη και ασφαλή προτοποθέτηση του βύσματος στην τρύπα.
Με κλίμακα στο ειδικό χιτώνιο (fischer DuoTec 12) για προσδιορισμό του σωστού μήκους βίδας (αριθμός κλίμακας + 20 χιλιοστά).

Με πρωτοποριακό σχεδιασμό σώματος για αντοχή σε πολύ μεγάλα φορτία για αγκύριο ανάρτησης. Μειώνει τον αριθμό των απαιτούμενων αγκυρίων σε πολλαπλές στερεώσεις και αυξάνει την ασφάλεια. Ανήκοντας στην οικογένεια προϊόντων DuoLine, το fischer DuoTec είναι βύσμα δύο πλαστικών συστατικών. Το σκληρό κόκκινο συστατικό κατανέμει σωστά το φορτίο, ενώ το μαλακό γκρι αποτρέπει τις φθορές στην επιφάνεια του δομικού υλικού. Το fischer DuoTec είναι βύσμα ανάρτησης για εφαρμογές σε λεπτότοιχα δομικά υλικά. Μπορεί επίσης να χρησιμοποιηθεί ως εκτονούμενο πλαστικό βύσμα σε συμπαγή δομικά υλικά.

Εφαρμογές

Ντουλάπια
Ράφια
Ντουλάπες
Κουπαστές
Κάδρα
Καθρέπτες
Φωτιστικά
Βαριά κρεμαστά καλάθια

Δομικά υλικά

Κατάλληλο για:

Γυψοσανίδα
Ινοσανίδα
Ξύλοσανίδα, νοβοπανόβιδα, OSB, MDF
Μεταλλικό φύλλο
Πλαστικό φύλλο
Τσιμεντόλιθο

Επίσης λειιτουργεί σε:

Συμπαγή υλικά, όπως σκυρόδεμα και ξύλο

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Λειτουργικότητα

Το fischer DuoTec είναι σχεδιασμένο για προτοποθέτηση.
Εύκολη τοποθέτηση με απλό τρυπάνι διαμέτρου 10 ή 12 χιλιοστών.
Το κοντό σώμα του βύσματος είναι κατάλληλο για στενές, ακόμα και μονωμένες, κοιλότητες.
Λειτουργεί σαν εκτονούμενο βύσμα σε συμπαγή δομικά υλικά όπως μπετόν ή ξύλο. Σημείωση, όχι με μετρικές βίδες!
Ευέλικτη υποδοχή βίδας που συνεργάζεται με ξυλόβιδες, νοβοπανόβιδες, βιδοθηλιές, βίδες με γωνία ή γάντζο, μετρικές βίδες και ντίζες.

Installation in board materials

1 / 8

Installation in cavities

1 / 3

Installation for hits in solid building materials

1 / 5

Διάμετρος τρύπας( d₀ )	10
Ελάχ. πάχος υλικού βάσης( d_p )	9,5
Μέγ. πάχος φύλλου/πλάκας( d_p )	55
Ελάχ. βάθος κοιλότητας( a )	40
Διάμετρος βίδας( d_s )	4,5 - 5,0
Ελάχ. βάθος τρύπας( h₁ )	65
Ελάχ. μήκος βίδας( l_s )	≥ d_p + t_fix + 20
Μήκος αγκυρίου( l )	50
Μέγ. πάχος στοιχείου που στερεώνεται( t _fix )	55
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962254075
