Στήριγμα σωλήνων με μόνωση και μηχανισμό ταχείας ασφάλισης

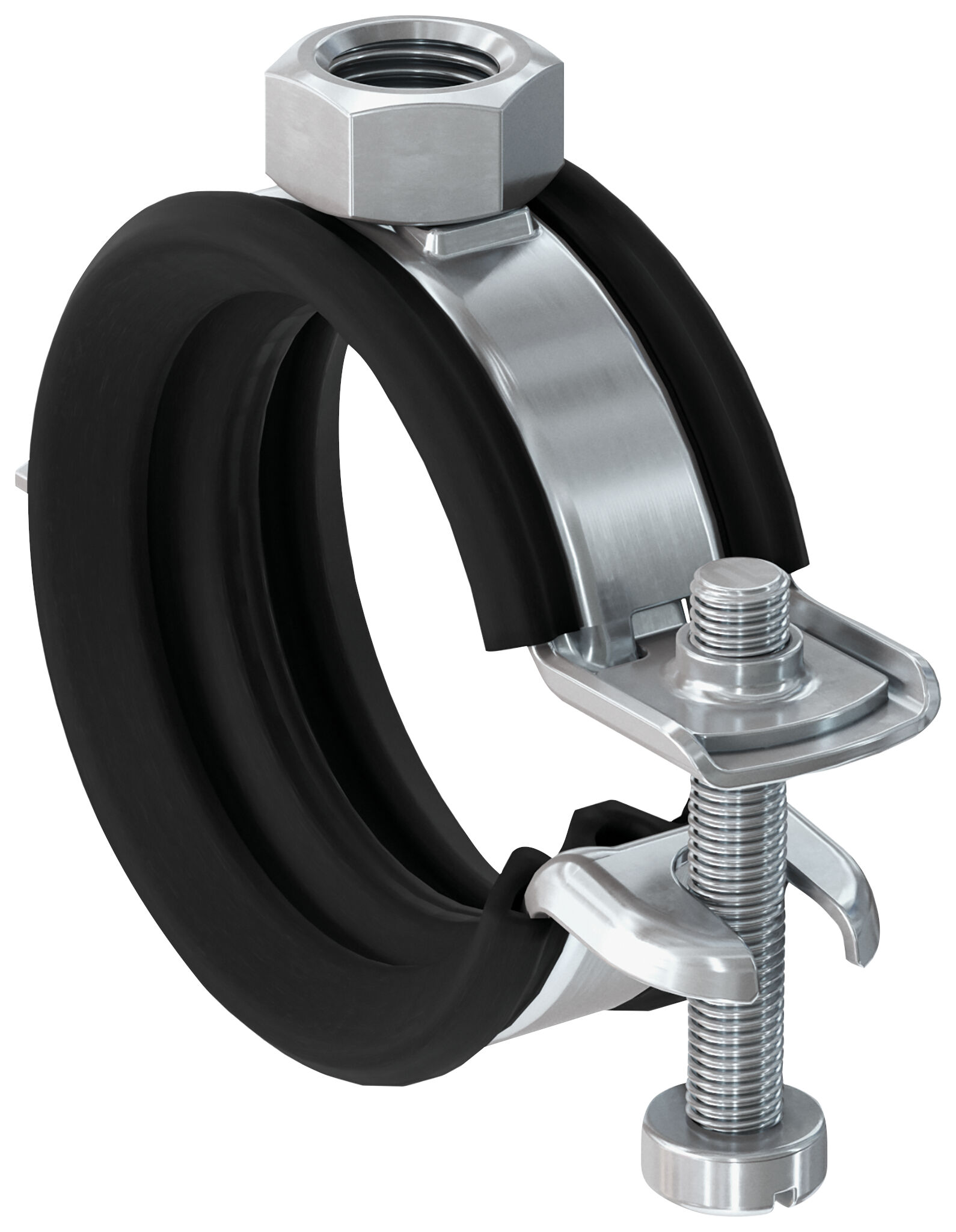

Στήριγμα σωλήνων FGRS Plus

Name: Στήριγμα σωλήνων FGRS Plus
Brand: fischer

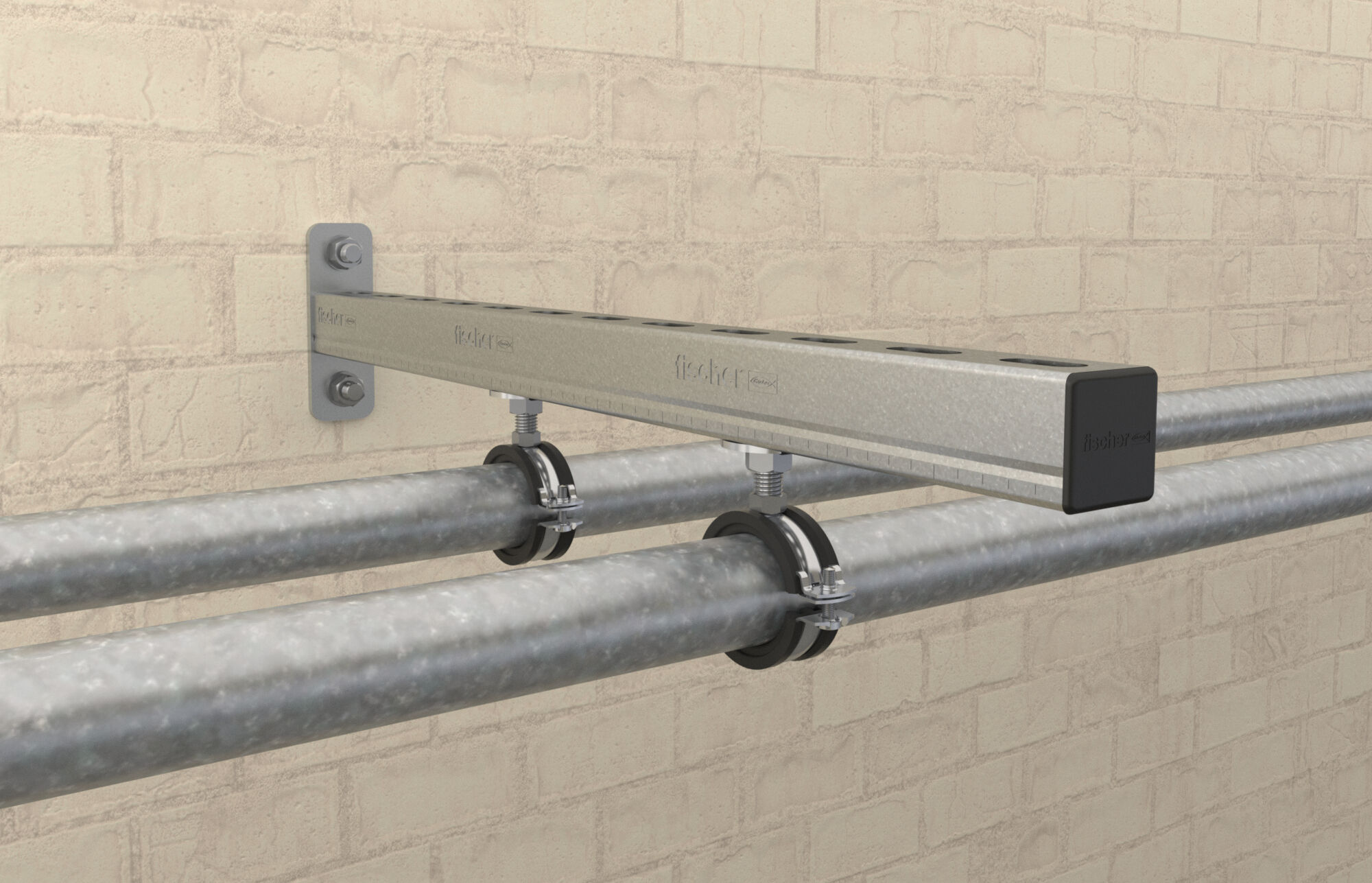

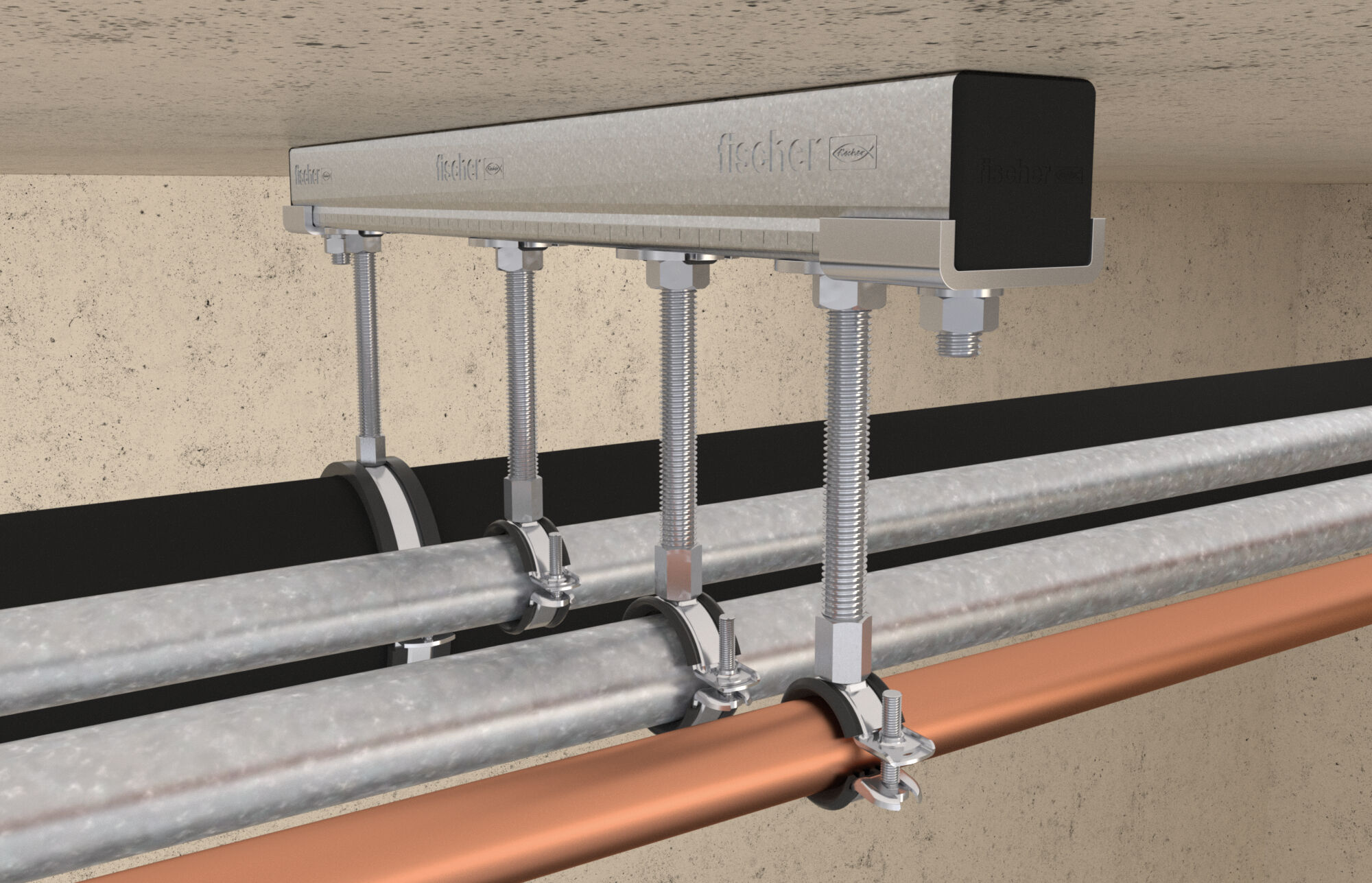

Ηλεκτρογαλβανισμένο στήριγμα σωλήνων fischer FGRS Plus με μία βίδα ασφάλισης και περικόχλιο σύνδεσης με σπείρωμα M8/M10. Με μηχανισμό ταχείας ασφάλισης και διπλό σπείρωμα σύνδεσης για εύκολη και γρήγορη τοποθέτηση. Ο μηχανισμός ασφάλισης κρατάει κλειστό το κολλάρο και εξασφαλίζει ασφαλή ρύθμιση του σωλήνα. Για ασφαλείς στερεώσεις σωλήνων με εξωτερική διάμετρο 12-63 χιλιοστά σε ντίζες ή ντιζοστρίφωνα. Με ηχομονωτικό παρέμβυσμα, χωρίς χλωρίνη ή σιλικόνη κατά DIN 4109.

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Προϊόν(τα)

21 Προϊόν(τα)

Εύρος σφιξίματος

Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση)

Σπείρωμα

Μέγεθος

Ύψος

Width x thickness clamp band

Περισσότερα

Προβολή 18 από 21 παραλλαγές(ή)

Πλεονεκτήματα

Με μηχανισμό ταχείας ασφάλισης για γρήγορη τοποθέτηση.
Με σφιχτή εφαρμογή του ηχομονωτικού παρεβρύσματος που εμποδίζει την πτώση του κατά την τοποθέτηση του σωλήνα.
Ο μηχανισμός ασφάλισης εγγυάται την τοποθέτηση σωλήνων χωρίς να μένει ανοιχτός ο σφιγκτήρας.
Με περικόχλιο σύνδεσης με σπείρωμα M8/M10 για ευελιξα στις επιλογές στερέωσης.
Στιβαρή κατασκευή του στηρίγματος σωλήνων για εύκολη μόνωση μετά την τοποθέτηση.

Χαρακτηριστικά

Υλικό: χάλυβας DC01 (αρ. Υλικού 1.0330) acc. σύμφωνα με το DIN EN 10130
Γαλβανισμένο στα 5 - 9μm
Σπείρωμα σύνδεσης: συγκολλημένο SW13
Βίδα ασφάλισης
Υλικό μόνωσης, ηχομόνωσης: SBR/EPDM. χωρίς χλώριο, χωρίς σιλικόνη
Ηχομόνωση: για DIN4109
Εύρος θερμοκρασίας: -40 ° C έως +100 ° C
Σκληρότητα: 55 ± 5 ° ShoreA
Κατηγορία πυραντίστασης: DIN4102: ClassB2

Εύρος σφιξίματος ( D )	12 - 14
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,65
Σπείρωμα ( A )	M8
Μέγεθος	1/4
Ύψος ( H )	35
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος ( Z )	21
Βίδα	M5
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4006209794005

Εύρος σφιξίματος ( D )	15 - 19
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,65
Σπείρωμα ( A )	M8
Μέγεθος	3/8
Ύψος ( H )	40
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος ( Z )	24
Βίδα	M5
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4006209794012

Εύρος σφιξίματος ( D )	20 - 24
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,65
Σπείρωμα ( A )	M8
Μέγεθος	1/2
Ύψος ( H )	45
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος ( Z )	26
Βίδα	M5
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4006209794029

Εύρος σφιξίματος ( D )	32 - 37
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,65
Σπείρωμα ( A )	M8
Μέγεθος	1
Ύψος ( H )	57
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος ( Z )	32
Βίδα	M5
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4006209794043

Εύρος σφιξίματος ( D )	50 - 55
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,9
Σπείρωμα ( A )	M8
Μέγεθος	—
Ύψος ( H )	82
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος ( Z )	45
Βίδα	M5
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209794074

Στήριγμα σωλήνων FGRS Plus

Προϊόν(τα)

Πλεονεκτήματα / Περιγραφή προϊόντος

Εφαρμογές και πιστοποιητικά

Οδηγίες τοποθέτησης

Εύρος σφιξίματος ( D )	56 - 63
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,9
Σπείρωμα ( A )	M8
Μέγεθος	2
Ύψος ( H )	85
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος ( Z )	46
Βίδα	M5
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209794081

Εύρος σφιξίματος ( D )	40 - 44
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,9
Σπείρωμα ( A )	M8 / M10
Μέγεθος	1 1/4
Ύψος ( H )	76
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος ( Z )	47
Βίδα	M5
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209794357

Εύρος σφιξίματος ( D )	45 - 50
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) ( N_empf. )	0,9
Σπείρωμα ( A )	M8 / M10
Μέγεθος	1 1/2
Ύψος ( H )	86
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος ( Z )	52
Βίδα	M5
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209794364

Εύρος σφιξίματος ( D )	12 - 15
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση)	—
Σπείρωμα ( A )	M8
Μέγεθος	1/4
Ύψος	—
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος	—
Βίδα	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209498590

Εύρος σφιξίματος ( D )	25 - 30
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση)	—
Σπείρωμα ( A )	M8
Μέγεθος	3/4
Ύψος	—
Width x thickness clamp band ( b x s )	20 x 1,25
Ύψος	—
Βίδα	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209498620

Εύρος σφιξίματος ( D )	40 - 45
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση)	—
Σπείρωμα ( A )	M8
Μέγεθος	1 1/4
Ύψος	—
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος	—
Βίδα	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209498644

Εύρος σφιξίματος ( D )	48 - 53
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση)	—
Σπείρωμα ( A )	M8
Μέγεθος	1 1/2
Ύψος	—
Width x thickness clamp band ( b x s )	20 x 1,5
Ύψος	—
Βίδα	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209498651
