Στήριγμα πλαισίων DuoXpand με βίδα με φρεζάτο κεφάλι

Περιγραφή προϊόντος

Πλεονεκτήματα

Ο έξυπνος συνδυασμός σχεδιασμού και υλικού το καθιστά στήριγμα γενικής χρήσης, κατάλληλο για όλα τα δομικά υλικά.
Με ειδική γεωμετρία πλαστικών ελασμάτων, ώστε να εκτονώνεται ομοιόμορφα στο εκάστοτε δομικό υλικό. Έτσι αποφεύγονται τα σπασίματα σε πορώδη δομικά υλικά και επιτρέπεται η στερέωση κοντά στην ακμή του δομικού υλικού.
Το γκρι κυρίως σώμα, από υψηλής ποιότητας νάιλον, παρέχει αντοχή, ενώ το κόκκινο υλικό συστατικό εξασφαλίζει ευελιξία και βέλτιστη εκτόνωση.
Η Ευρωπαϊκή Τεχνική Αξιολόγηση (ETA),για πολλαπλή χρήση σε μη δομικές εφαρμογές, εξασφαλίζει ασφαλές κράτημα σε όλες τις κατηγορίες δομικών υλικών.
Η προσυναρμολογημένη βίδα ασφαλείας είναι απόλυτα ταιριαστή με το βύσμα και εξασφαλίζει γρήγορη τοποθέτηση.

Διαθέσιμα προϊόντα

31 Βρέθηκαν προϊόντα

Προϊόν

Πιστοποίηση ETA

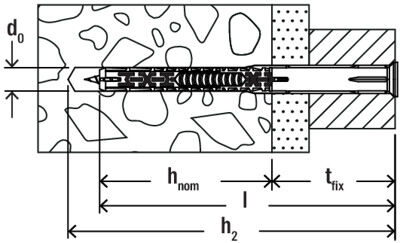

Διάμετρος τρύπας

d₀

Ελάχ. βάθος τρύπας για περαστή τοποθέτηση

h₂

Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm

t_fix

Σημείωση = Με πιστοποίηση — = Χωρίς πιστοποίηση

Προβολή 18 από 31 προϊόντα

Εφαρμογές και πιστοποιήσεις

Εφαρμογές

Δομικά υλικά

Πιστοποιημένο για:

Επίσης, είναι κατάλληλο για:

* Μπορείτε να βρείτε αναλυτικές πληροφορίες για τα δομικά υλικά στα έγγραφα.

Πιστοποίηση

Για λεπτομέρειες, ανατρέξτε στα αντίστοιχα έγγραφα

Οδηγίες τοποθέτησης

Λειτουργικότητα

Το DuoXpand είναι κατάλληλο για περαστή τοποθέτηση.
Σε συμπαγή δομικά υλικά, ο σχεδιασμός του προϊόντος εγγυάται την ισοκατανομή του φορτίου στο υπόστρωμα.
Σε διάτρητο τούβλο, τα πλαστικά ελάσματα εκτονώνονται στα κενά σχηματίζοντας υποσκαφή. Η γεωμετρία του στηρίγματος εξασφαλίζει ότι το φορτίο δύναμη μεταφέρεται ομοιόμορφα στο δομικό υλικό, ώστε να μην καταστρέφονται τα πορώδη υλικά.
Είναι ιδιαίτερα κατάλληλο για στερεώσεις ξύλινων κατασκευών σε σκυρόδεμα και τούβλο.

Έγγραφα για λήψη

Πρόσθετα έγγραφα

Πιστοποιητικά

Τίτλος	Τύπος	Εκδόθηκε	Ισχύει έως
Πιστοποιητικό ETA (PDF, 3 MB) European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry	ETA-21/0324	25/8/2022
DOP - Δήλωση επιδόσεων (PDF, 3 MB) Declaration of Performance for universal plug DuoXpand (Plastic anchors for use in concrete and masonry)	DoP No. 0312	19/9/2022
Έκθεση δοκιμής (πυροπροστασία) (PDF, 603 KB) fischer frame fixing anchor DuoXpand 10 under fire exposure	REPORT NO.: 21-010-3 (1)	19/4/2022	19/4/2027

Πιστοποίηση ETA
Διάμετρος τρύπας d₀	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση h₂	90
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm t_fix	30
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm t_fix	10
Ωφέλιμο μήκος με βάθος αγκύρωσης 140mm	—
Ωφέλιμο μήκος με βάθος αγκύρωσης 160mm	—
Μήκος αγκυρίου l	80
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962442274

Πιστοποίηση ETA
Διάμετρος τρύπας d₀	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση h₂	90
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm t_fix	30
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm t_fix	10
Ωφέλιμο μήκος με βάθος αγκύρωσης 140mm	—
Ωφέλιμο μήκος με βάθος αγκύρωσης 160mm	—
Μήκος αγκυρίου l	80
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4048962440409

Πιστοποίηση ETA
Διάμετρος τρύπας d₀	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση h₂	90
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm t_fix	30
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm t_fix	10
Ωφέλιμο μήκος με βάθος αγκύρωσης 140mm	—
Ωφέλιμο μήκος με βάθος αγκύρωσης 160mm	—
Μήκος αγκυρίου l	80
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962440102

Πιστοποίηση ETA
Διάμετρος τρύπας d₀	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση h₂	110
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm t_fix	50
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm t_fix	30
Ωφέλιμο μήκος με βάθος αγκύρωσης 140mm	—
Ωφέλιμο μήκος με βάθος αγκύρωσης 160mm	—
Μήκος αγκυρίου l	100
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962442281

Πιστοποίηση ETA
Διάμετρος τρύπας d₀	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση h₂	110
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm t_fix	50
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm t_fix	30
Ωφέλιμο μήκος με βάθος αγκύρωσης 140mm	—
Ωφέλιμο μήκος με βάθος αγκύρωσης 160mm	—
Μήκος αγκυρίου l	100
Μύτη / Κλειδί	TX30
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4048962440416

Στήριγμα πλαισίων με έξυπνο κράτημα
